显微镜如何连接摄像头相机?需要注意什么?

发布日期:2016-12-02
分享页面到微信/手机

请打开扫一扫功能

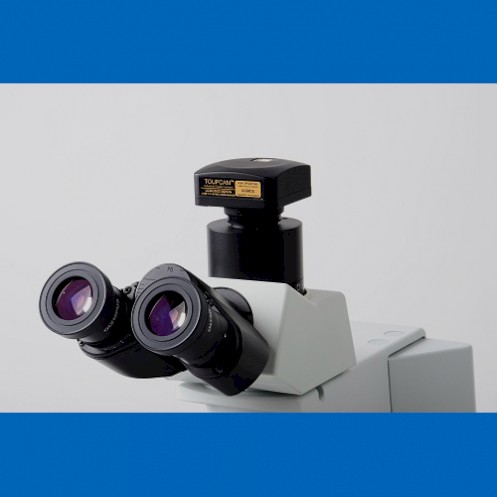

ToupCam显微镜摄像头/电子目镜与显微镜的连接方式

三目显微镜连接数字相机的两种方式:

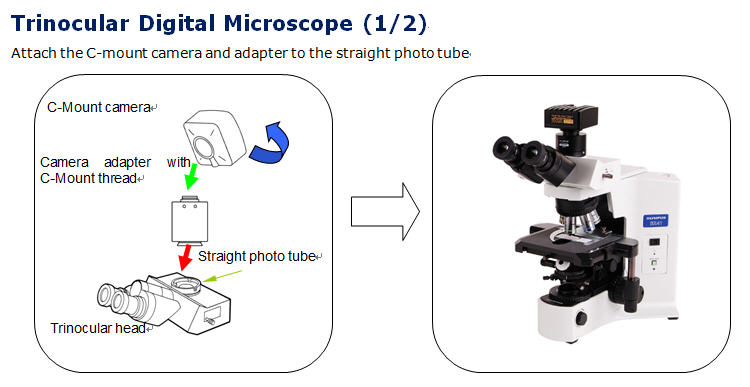

1.使用带有标准C接口三目显微镜连接方式

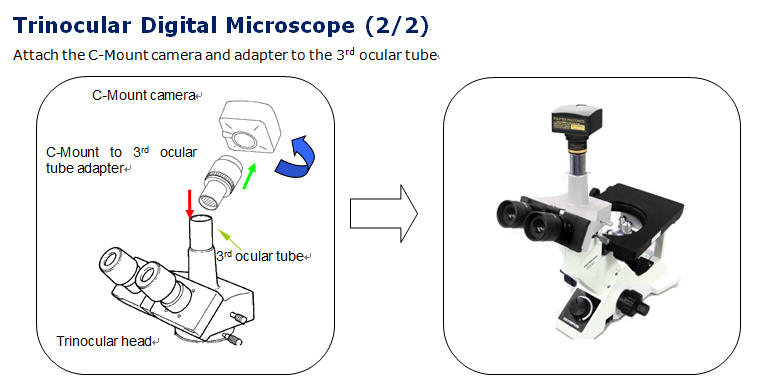

2.非标准C接口三目显微镜需要转换成C接口

双目显微镜的连接方式

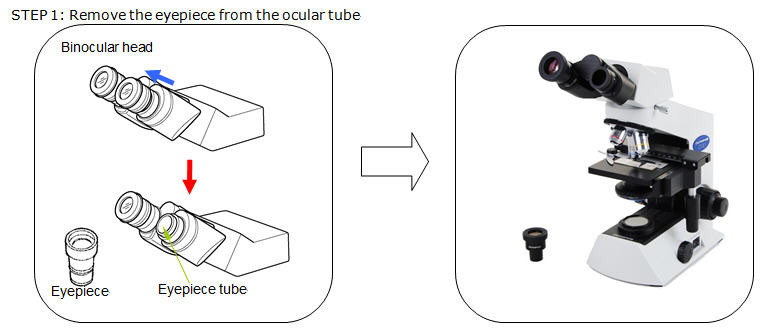

1.从目镜筒上取下一只目镜

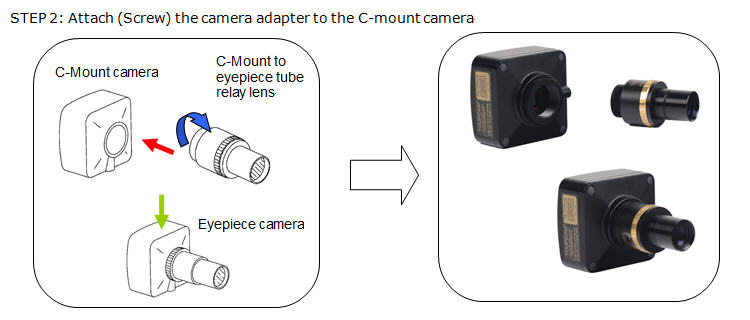

2.将相机连接上C接口适配接口

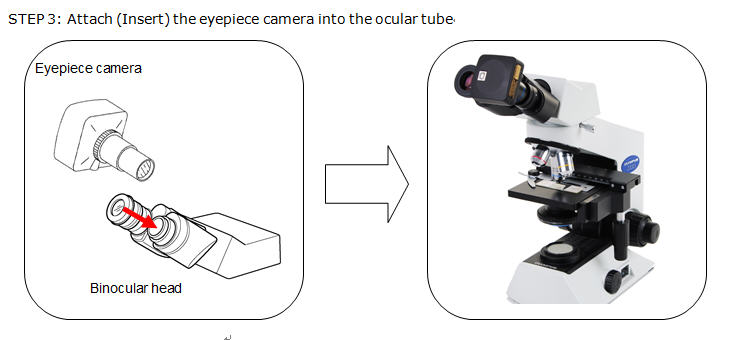

3.将带有C接口显微镜相机插入目镜筒内

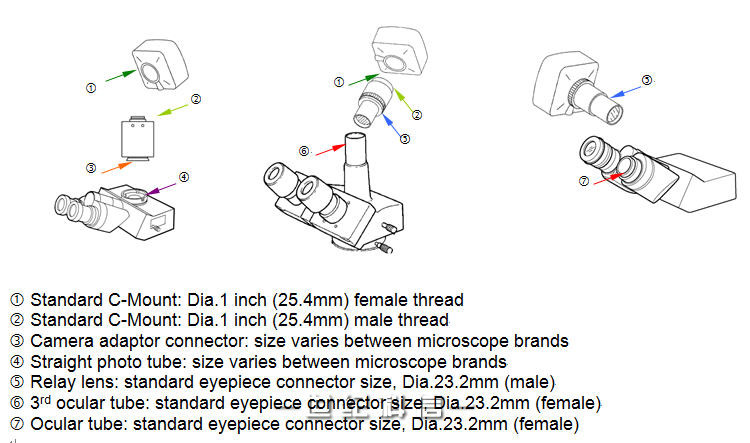

相关部件:


相关问题及注意事项

我们根据多年来碰到的问题总结一下显微镜连接数字相机的时候经常遇到的一些问题供大家参考。

显微镜相机有时连接到电脑,不能正常成像的几点原因:

1、接口硬件问题:显微镜USB2.0接口硬件问题。

2、接口不对:如果我们将200万像素的数字相机插到USB1.1的接口上,会导致数码信号无法正常传输到电脑。

3、供电不足:在某些情况下,相机硬件一切正常,同样接到USB2.0接口上,却不能在电脑上预览图像,排除其他原因后,可能是USB2.0的供电不足,USB2.0正常供电是5V/500mA,但有些电脑的配置不太合理,主板提供的电流有限,就会出现供电问题。在实际测试中,我们发现有些USB2.0的电流只有200mA左右,这样就会导致相机供电不足,无法正常工作。这种情况可考虑带外接电源USB2.0 Hub来解决。

4、显微镜软件设置问题。

5、电脑系统问题:如果数码信号不能传输到电脑上正常成像,排除USB2.0接口卡及其驱动等原因,就有可能是计算机的软/硬件系统的问题了,必要时需升级计算机。有些时候由于局域网的设置或电脑软件的设置原因把USB2.0给屏蔽了,此时需要修改相关的软件设置,开启主机板USB口(Enable),解除对USB2.0的屏蔽。

6、显微镜相机及连接线问题:正常情况下,出现问题的概率很小,如果由于非正常的摔损,可能导致相机出现故障,请与经销商联系。USB连接线接触不好,有时也会导致数字相机不能正常工作,请更换连接线。

显微镜相机在日常使用还需要注意如下六大点:

1、不要将相机直接指向阳光,以免损害相机的图像感应器件。

2、避免相机和油、蒸汽、水气、湿气和灰尘等物质接触。

3、不要使用刺激的清洁剂或有机溶剂擦拭相机

4、不要拉扯或扭转连接线,此类操作可能会对相机造成损伤。

5、非必要情况下,不要随意打开相机碰触其内部零件,这样容易对相机造成损伤。

6、相机应存放在干净、干燥的地方。
