热分析法奥氏体等温转变怎么做?

发布日期:2021-11-04
分享页面到微信/手机

请打开扫一扫功能

看到书上说奥氏体等温转变图可以用热分析法来做。热分析法是升温或者是降温曲线看热流或是温度补偿来做的。怎么分析等温转变呢?我想如果能做的化,用来做其他的等温相变应该也是行得通的。想把相变的 起始点和终止点 找到。用DSC来做,具体应该怎么实现呢?是在等温过程中实现的吗?功率是否是指功率补偿?

扩展阅读:光学中常用的专业术语

奥氏体等温转变曲线图(TTT图)

等温转变曲线

等温转变曲线,即TTT曲线(T-time,T-temperature,T-transformation),可综合反映过冷奥氏体在不同过冷度下等温温度、保持时间与转变产物所占的百分数(转变开始及转变终止)的关系曲线,又称为“C曲线”。

测定方法

钢的奥氏体等温转变曲线(简称C曲线)的应用很广。在生产上广泛利用C曲线制定等温退火、等温淬火及分级淬火的工艺;利用C曲线可以大致估计钢件在某种冷却介顶中冷却得到的组织,还可以估计钢接受淬火的能力。
常用测定C曲线的方法有硬度及显微组织法,磁性测量法,膨胀测量法。

奥氏体等温转换金相图谱

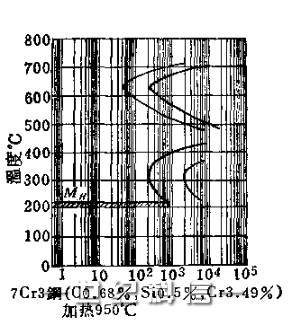

7Cr3钢(Co 0.68%,Si 0.5%,Cr 3.49%加热950℃.jpg

7Cr3钢(Co 0.68%,Si 0.5%,Cr 3.49%加热950℃

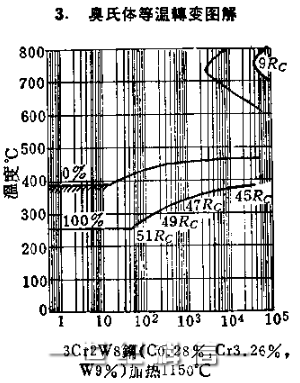

奥氏体等温转变图

图片来源:https://www.sipmv.com/support/faq/2669/

有相变潜热的相变就可以

功率开始不符合线性变化的点就是开始 回归线性的就是结束点 因为一个相变只能是一种放热或者吸热

你的DSC不是以功率衡量的吗 不过DSC等温有个加热速度的问题 如果你的等温相变又孕育期的话还更好一些

还没有做过DSC,以前上课老师讲了下。对于原理有些印象。而看文献时发现大家的DSC都是升温和降温曲线。我想,是否可以等温,根据功率补偿,找到相变的起点和终点。起点的话如果没有孕育期就直接当做开始,找到终点。这样就可以进行动力学的分析了。结合升降温曲线的热力学分析,这样做可以明白些

热分析法

热分析法是在程序控制温度下,准确记录物质理化性质随温度变化的关系,研究其受热过程所发生的晶型转化、熔融、蒸发、脱水等物理变化或热分解、氧化等化学变化以及伴随发生的温度、能量或重量改变的方法。广泛应用于物质的多晶 型、物相转化、结晶水、结晶溶剂 、热分解以及药物的纯度、相容性和稳定性可等研究中。

物质在加热或冷却过程中,在发生相变或化学反应时,必然伴随着热量的吸收或释放,同时根据相律,物相转化时的温度(如熔点、沸点等)保持不变。纯物质具有特定的物相转换温度和相应的热焓变化(△H)。这些常数可用于物质的定性分析,而供试品的实际测定值与这些常数的偏离及其偏离程度又可用于检查供试品的纯度。

热分析法广泛应用于物质的多晶 型、物相转化、结晶水、结晶溶剂 、热分解以及药物的纯度、相容性和稳定性可等研究中。

奥氏体

304奥氏体不锈钢金相组织

304不锈钢奥氏体组织金相显微镜拍摄图片

奥氏体(Austenite)是钢铁的一种层片状的显微组织,通常是ɣ-Fe中固溶少量碳的无磁性固溶体,也称为沃斯田铁或ɣ-Fe。奥氏体的名称是来自英国的冶金学家罗伯茨·奥斯汀(William Chandler Roberts-Austen)。

奥氏体塑性很好,强度较低,具有一定韧性,不具有铁磁性。奥氏体因为是面心立方,八面体间隙较大,可以容纳更多的碳。
