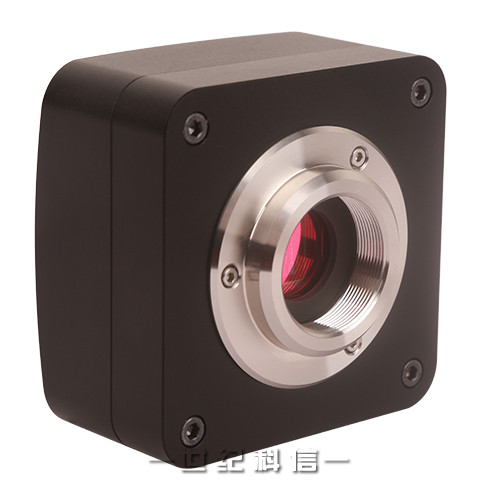

EXCCD系列C接口USB2.0 CCD相机

  • 1、采用SONY EXview技术的C接口CCD相机,分辨率有0.3M~1.4等多种;
  • 2、CNC铝合金外壳;
  • 3、FPGA控制支持长达4分钟长曝光,保证捕获弱荧光图像;
  • 4、USB2.0接口确保高传输速率;
  • 5、Ultra-Fine颜色引擎确保颜色精准再现;
  • 6、随相机提供高级视频与图像处理应用软件ToupView;
  • 7、提供Windows/Linux/OSX多平台SDK;
  • 8、支持原生C/C++,C#,Directshow,Twain API。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

EXCCD是一种超高性能的CCD相机,其感光芯片采用索尼ExView HAD CCD芯片。索尼ExView HAD CCD采用了可以将未能转换的近红外光转换成图像信号,使得成像光谱从可见光扩展到近红外光,这一技术大大提高了传感器的感光灵敏度。利用"EXVIEWHAD CCD"芯片时,在黑暗的环境下也可得到高亮度的照片。而且之前在硅晶板深层中做的光电变换会漏出到垂直CCD部分的弥散光,也可被传感器接收,所以传感器的噪声也得到大幅降低。数据传输通过USB2.0快速传输协议接口实现。EXCCD的上述特性可用于拍摄弱光或荧光光场。

技术参数

订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
暗电流

FPS/分辨率

合并模式

曝光时间

EXCCD01400KPA
TP801400A

1.4M/ICX285AQ(C)

2/3"(10.2×8.3)

6.45×6.45

1240mv with 1/30s
10mv with 1/30s

15@1360×1024

1×1

0.126ms~240s

EXCCD01400KMA
TM801400A

1.4M/ICX285AL(M)

2/3"(10.2×8.3)

6.45×6.45

1300mv with 1/30s
11mv with 1/30s

15@1360×1024

1×1

0.126ms~240s

EXCCD00300KMA
TM800300A

0.3M/ICX618AL(M)

1/4"(4.46×3.80)

5.60×5.60

1200mv with 1/30s
4mv with 1/30s

72@640×480

1×1

0.06ms~40s

硬件其他配置信息

光谱响应范围

380-650nm(有红外截止滤光片情况下)

白平衡

ROI白平衡/手动Temp-Tint调整 (来自:微视界)

色彩还原技术

Ultra-Fine颜色处理引擎

捕获/控制API

原生C/C++,C#,Directshow,Twain,Labview

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度(摄氏度)

-10℃~50℃

贮存温度(摄氏度)

-20℃~60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X),Linux

计算机配置

CPU:Intel Core 2 2.8GHz或更高

内存:2GB或更大 (参数来源:www.microdemo.com)

USB接口:USB2.0高速接口

显示器:17"或以上

CD-ROM

EXCCD系列C接口USB2.0 CCD相机外形尺寸

相机壳体由坚硬锌铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,微视界的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

EXCCD相机尺寸示意图

EXCCD 系列C接口USB2.0 CCD要机外形尺寸示意图

EXCCD系列相机包装清单

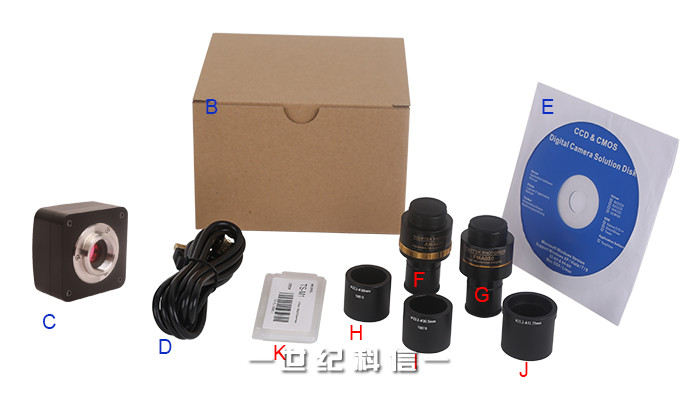

EXCCD相机装箱清单

EXCCD系列相机包装清单

标准包装清单

A

包装箱规格
L:52cm,W:32cm,H:33cm(20pcs,12~17Kg/纸箱),上图中未给出

B

包装盒规格
L:15cm,W:15cm,H:10cm(0.67~0.8公斤/每盒)

C

EXCCD系列相机

D

高速USB2.0 A公到B公镀金头数据线/2.0m (来源:微视界)

E

CD(驱动及应用软件,Ø12cm)

可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意:对F和G选项,请先确定你的相机型号(C接口,显微镜相机或望远镜相机),微视界的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div.;0.10mm/100Div.)

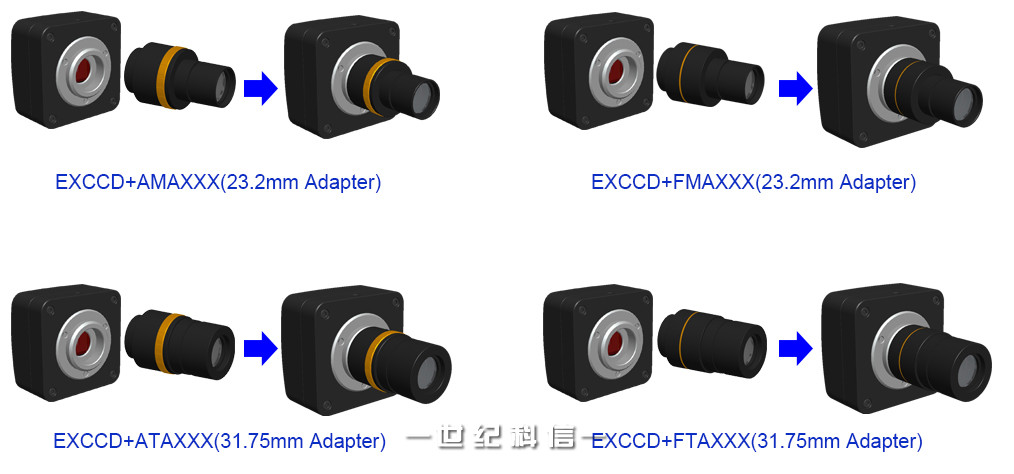

EXCCD系列C接口USB2.0 CCD相机转成显微镜或望远镜电子目镜

应用

图例

C接口相机

机器视觉;医学成像;半导体设备;测试仪器;文件扫描仪;2D码扫描仪;Web相机或视频监控;显微成像

显微镜电子目镜

EXCCD相机扩展

望远镜电子目镜
