UCMOS系列C接口USB2.0 CMOS相机

  • 1、采用Aptina CMOS传感器的C接口CMOS相机;
  • 2、分辨率横跨0.35M~14M等多种;
  • 3、CNC铝合金精密外壳;
  • 4、USB2.0接口确保高传输速率;
  • 5、Ultra-Fine颜色引擎确保颜色精准再现;
  • 6、随相机提供高级视频与图像处理应用软件ToupView;
  • 7、提供Windows/Linux/OSX多平台SDK;
  • 8、支持原生C/C++,C#,Directshow,Twain API。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

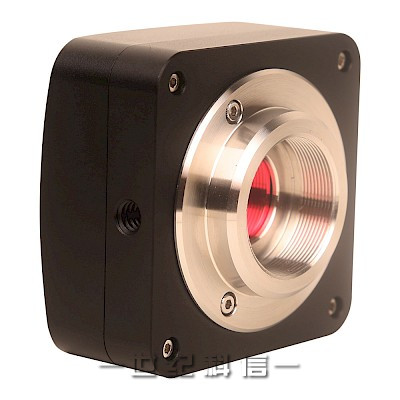

UCMOS相机是一种超高性能USB2.0CMOS图像传感器相机(Ultra-high Performance USB2.0CMOS Camera),采用USB2.0作为数据传输接口,速度中等,相机分辨率横跨35万~1400万。另外,随相机提供高级视频与图像处理应用软件ToupView;提供Windows/Linux/OSX多平台SDK;支持原生C/C++,C#,Directshow,Twain API,适合于显微镜照片的拍摄。

技术参数

订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
动态范围
信噪比

FPS/分辨率

合并模式

曝光时间

UCMOS14000KPA
TP614000A

14M/MT9F002(C)

1/2.3"(6.451×4.603)

1.4×1.4

0.724v/lux-sec
65.3dB
35.5dB

1.8@4096×3288
10@2048×1644
27@1024×822

1×1
2×2
4×4

0.4ms~2000ms

UCMOS10000KPA
TP610000A

10M/MT9J003(C)

1/2.3"(6.44×4.616)

1.67×1.67

0.31v/lux-sec
65.2dB
34dB

1.9@3584×2748
8@1792×1374
27@896×684

1×1
2×2
4×4

0.4ms~2000ms

UCMOS09000KPB
TP609000B

9.0M/Special(C)

1/2.4"(5.825×4.369)

1.67×1.67

0.31v/lux-sec
65.2dB
34dB

11.9@3488×2616
8@1744×1308
27@872×654

1×1
2×2
4×4

0.4ms~2000ms

UCMOS08000KPB
TP608000B

14M/Special(C)

1/2.5"(5.451×4.088)

1.67×1.67

0.31v/lux-sec
65.2dB
34dB

1.9@3264×2448
8@1600×1200
27@800×600

1×1
2×2
4×4

0.4ms~2000ms

UCMOS05100KPA
TP605100A

5.1M/MT9P001(C)

1/2.5"(5.7×4.28)

2.2×2.2

0.53V/lux-sec
66.5dB
40.5dB

5@2592×1944
18@1280×960
60@640×480

1×1
2×2
4×4

0.294ms~2000ms

UCMOS03100KPA
TP603100A

3.1M/MT9T001(C)

1/2"(6.55×4.92)

3.2×3.2

1.0V/lux-sec
61dB
43dB

8@2048×1536
22@1024×768
43@680×510

1×1
2×2
3×3

0.244ms~2000ms

UCMOS02000KPB
TP602000B

2.0M/Special(C)

1/2.6"(5.12×3.84)

3.2×3.2

1.0V/lux-sec
61dB
43dB

16@1600×1200
50@800×600

1×1
2×2

0.244ms~2000ms

UCMOS01300KPA
TP601300A

1.3M/MT9M111(C)

1/3"(4.60×3.7)

3.6×3.6

1.0V/lux-sec
71dB
44dB

15@1280×1024
26@640×512
50@320×256

1×1
2×2
4×4

0.14ms~2000ms

UCMOS01300KMA
TM601300A

1.3M/MT9M001(C)

1/2"(6.66×5.32)

5.2×5.2

2.1V/lux-sec
68.2dB
45dB

20@1280×1024

1×1

0.14ms~500ms

UCMOS00350KPA
TP600350A

0.35M/MT9V011(C)

1/4"(3.58×2.69)

5.6×5.6

1.9V/lux-sec
60dB
45dB

30@640×480
80@320×240

1×1
2×2

0.111ms~192.6ms

硬件其他配置信息

光谱响应范围

380-650nm(有红外截止滤光片情况下)

白平衡

ROI白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine颜色处理引擎

捕获/控制API

原生C/C++,C#,Directshow,Twain,Labview

记录方式

图像和视频

制冷方式*

自然冷却 (来源:微视界)

相机工作环境

工作温度(摄氏度)

-10℃~50℃

贮存温度(摄氏度)

-20℃~60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X),Linux

计算机配置

CPU:Intel Core 2 2.8GHz或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17"或以上

CD-ROM

UCMOS系列C接口USB2.0 CMOS相机外形尺寸

UCMOS相机壳体由坚硬锌铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,微视界的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

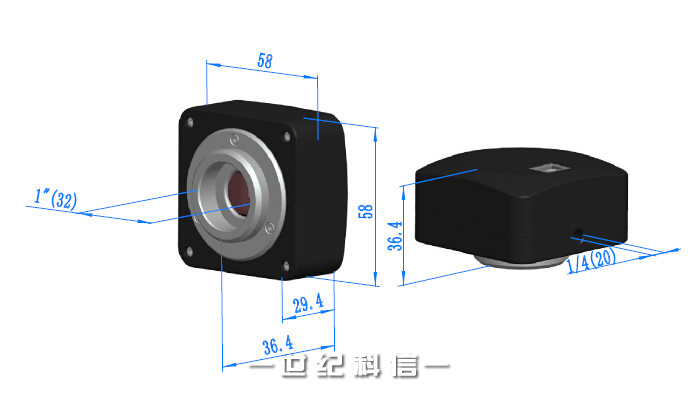

UCMOS相机尺寸示意图

UCMOS系列C接口USB2.0 CMOS相机外形尺寸

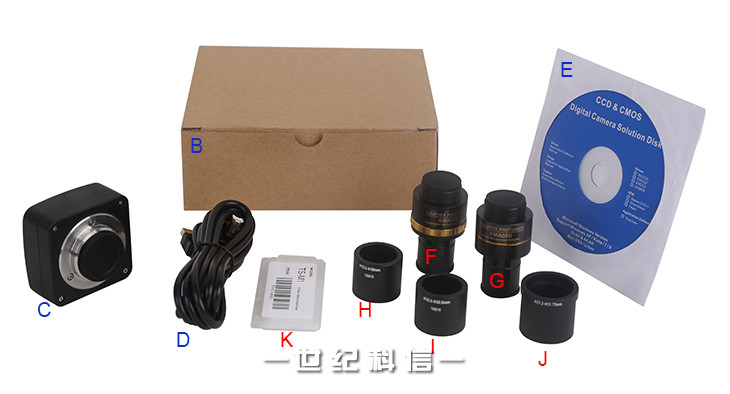

UCMOS系列相机包装清单

UCMOS相机装箱清单

UCMOS系列相机包装清单

标准包装清单

A

包装箱规格
L:52cm,W:32cm,H:33cm(30pcs,12~17Kg/纸箱),上图中未给出

B

包装盒规格
L:15cm,W:15cm,H:10cm(0.50~0.55Kg/每小盒)

C

UCMOS系列相机

D

高速USB2.0 A公到B公镀金头数据线/2.0m

E

CD(驱动及应用程序,Ø12cm)

可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意:对F和G选项,请先确定你的相机型号(C接口,显微镜相机或望远镜相机),微视界的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div.,0.10mm/100Div.)

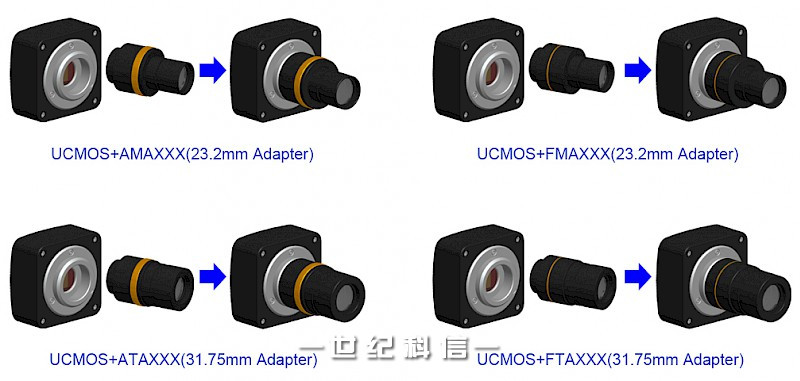

UCMOS系列C接口USB2.0 CMOS相机转成显微镜或望远镜用电子目镜

扩展

图例

C接口相机

机器视觉;医学成像;半导体设备;测试仪器;文件扫描仪;2D码扫描仪;Web相机或视频监控;显微成像 (来源:www.microdemo.com)

显微镜电子目镜

望远镜电子目镜
