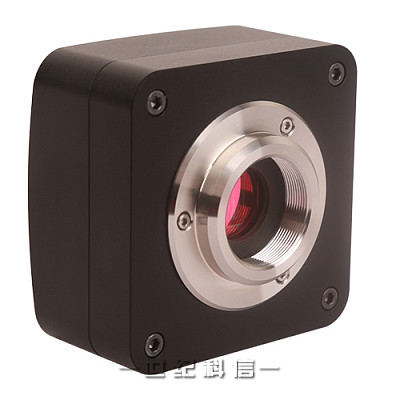

UHCCD系列C接口USB2.0 CCD相机

  • 1、采用SONY Super HAD技术的C接口CCD相机,分辨率有0.8M~5.2M等多种;
  • 2、CNC铝合金精密外壳;
  • 3、FPGA控制支持长达4分钟长曝光,保证捕获弱荧光图像;
  • 4、USB2.0接口确保高传输速率;
  • 5、Ultra-Fine颜色引擎确保颜色精准再现;
  • 6、随相机提供高级视频与图像处理应用软件ToupView;
  • 7、提供Windows/Linux/OSX多平台SDK;
  • 8、支持原生C/C++,C#,Directshow,Twain API。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

UHCCD是一种超高性能CCD相机。采用了Sony超高性能的HAD CCD传感器(Ultra-high performance HAD CCD)。HAD传感器是在N型基板、P型、N+2极体的表面上,加上正孔蓄积层这一SONY独特结构。由于这层正孔蓄积层,大大降低了传感器表面暗电流。Sony的HAD技术指的是在N型基板上设计电子可通过的垂直型隧道,使得开口率提高,换句话说,是提高了感光度。在80年代初期,索尼将其用在可变速电子快门产品中,拍摄移动快速物体也可获得清晰的图像。UHCCD采用USB2.0作为数据传输接口

技术参数

订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
暗电流

FPS/分辨率

合并模式

曝光时间

UHCCD05200KPA
TP705200A

ICX655AQ(C)

2/3"(9.93×8.70)

3.45×3.45

420mv with 1/30s
4mv with 1/30s

4.3@2448×2050
10.5@960×720

1×1

0.22ms~60s

UHCCD05100KPA
TP705100A

ICX452AQ(C)

1/1.8"(8.23×6.68)

2.775×2.775

260mv with 1/30s
16mv with 1/30s

4@2592×1944
35@560×420

1×1,2×2

0.212ms~77ms

UHCCD05000KPA
TP705000A

ICX282AQ(C)

2/3"(9.74×7.96)

3.4×3.4

280mv with 1/30s
16mv with 1/30s

4.5@2560×1920
9@1280×960

1×1,2×2

0.203ms~60ms

UHCCD03100KPB
TP703100B

ICX252AQ(C)
1/1.8"(8.10×6.64)

3.45×3.45

270mv with 1/30s
12mv with 1/30s

6@2048×1536
41@640×480

1×1,2×2

0.178ms~77ms

UHCCD02000KPA
TP702000A

ICX274AQ(C)

1/1.8"(8.5×6.8)

4.40×4.40

420mv with 1/30s
8mv with 1/30s

10@1600×1200

1×1

0.135ms~60s

UHCCD01400KPA
TP705140A

ICX205AK(C)

1/2"(7.60×6.20)

4.65×4.65

400mv with 1/30s
16mv with 1/30s

8@1360×1024

1×1

0.227ms~60s

UHCCD01400KPB
TP701400B

ICX205AK(C)

1/2"(7.60×6.20)

4.65×4.65

400mv with 1/30s
16mv with 1/30s

15@1360×1024

1×1

0.127ms~60s

UHCCD01400KMB
TM701400B

ICX205AK(M)

1/2"(7.60×6.20)

4.65×4.65

450mv with 1/30s
16mv with 1/30s

15@1360×1024

1×1

0.127ms~60s

UHCCD00800KPA
TP700800A

ICX204AK(C)

1/3"(5.80×4.92)

4.65×4.65

400mv with 1/30s
16mv with 1/30s

16@1024×768

1×1

0.16ms~60s

硬件其他配置信息

光谱响应范围

380-650nm(有红外截止滤光片情况下)

白平衡

ROI白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine颜色处理引擎 (来源:微视界)

捕获/控制API

原生C/C++,C#,Directshow,Twain,Labview

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度(摄氏度)

-10℃~50℃

贮存温度(摄氏度)

-20℃~60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X),Linux

计算机配置

CPU:Intel Core 2 2.8GHz或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17"或以上 (来源:www.microdemo.com)

CD-ROM

UHCCD系列C接口USB2.0 CCD相机外形尺寸

相机壳体由坚硬锌铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,微视界的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

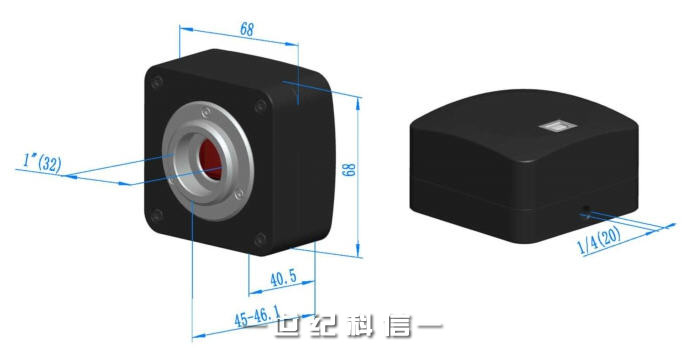

UHCCD相机尺寸示意图

UHCCD系列C接口USB2.0 CCD相机外形尺寸图

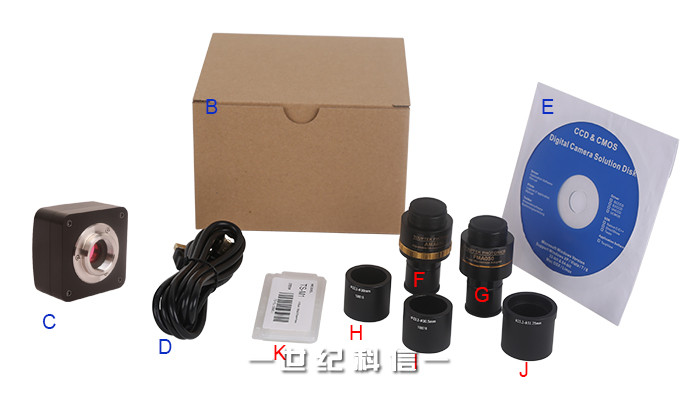

UHCCD系列相机包装清单

UHCCD相机装箱清单

UHCCD系列相机包装清单

标准包装清单

A

包装箱规格
L:52cm,W:32cm,H:33cm(20pcs,12~17Kg/纸箱),上图中未给出

B

包装盒规格
L:15cm,W:15cm,H:10cm,(0.67~0.80公斤/每盒)

C

UHCCD系列C接口USB2.0相机

D

高速USB2.0 A公到B公镀金头数据线/2.0m

E

CD(驱动及应用软件,Ø12cm) (来源:微视界)

可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意:对F和G选项,请先确定你的相机型号(C接口,显微镜相机或望远镜相机),微视界的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div.;0.10mm/100Div.)

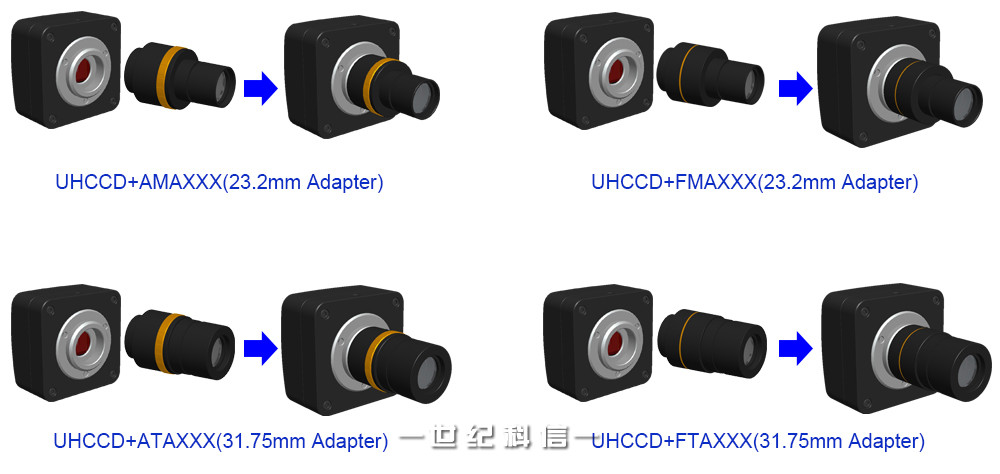

UHCCD系列C接口USB2.0 CCD相机转成显微镜或望远镜电子目镜

应用

图例

C接口相机

UHCCD

机器视觉;医学成像;半导体设备;测试仪器;文件扫描仪;2D码扫描仪;Web相机或视频监控;显微成像

显微镜电子目镜

UHCCD相机扩展

望远镜电子目镜
