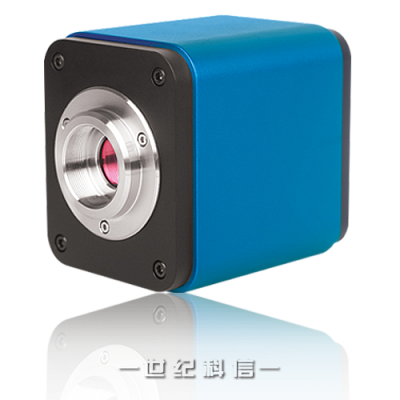

XCAM1080PHA系列HDMI+USB多输出CMOS相机
- 1、采用高灵敏度CMOS传感器的多合1（HDMI+USB+SD卡）C接口相机；
- 2、HDMI & USB可实现同时输出；
- 3、内嵌鼠标控制；
- 4、内嵌图像捕获与视频录像到SD卡的功能；

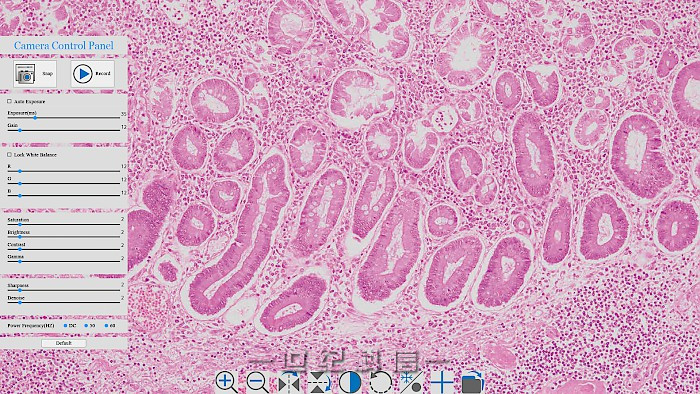

- 5、内嵌鼠标操控的控制面板；
- 6、内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条；
- 7、内嵌图像、视频浏览，显示与播放功能；
- 8、Ultra-Fine颜色引擎确保颜色精准再现；
- 9、随相机提供高级视频与图像处理应用软件ToupView；
- 10、提供Windows/Linux/OSX多平台标准UVC SDK；
- 11、CNC外壳一次成型设计与加工。
产品介绍
技术参数
订购代码 | 传感器型号/尺寸 | 像素(μm) | G光灵敏度 | FPS/分辨率 | 合并模式 | 曝光时间 |
|---|---|---|---|---|---|---|
XCAM1080PHA | Sony IMX236(C) 1/2.8"(5.5×3.4) | 2.8×2.8 | 510 mv with 1/30s | 60@1920×1080 | 1×1 | 0.4ms~999ms |
接口与按键功能 | |||||
|---|---|---|---|---|---|
| USB | USB相机或USB鼠标 | |||
HDMI | HDMI输出 | ||||
DC12V | 12V电源输入 | ||||
SD | SD卡插槽 | ||||
ON/OFF | ON/OFF电源开关 | ||||
| LED | 电源开指示灯 | ||||
HDMI输出其他参数 | |||||
| UI操作 | 通过USB接口鼠标实现 | ||||
| 图像捕获 | 以调整形式保存SD卡中 | ||||
| 视频录像 | 以1080P分辨率，30fps速度保存在SD卡中 | ||||
| 相机控制面板功能 | 包括了曝光、增益、白平衡、颜色调整，锐度与去噪控制 | ||||
| 工具栏 | 包括缩放、镜像、比较、冻结、十字丝、浏览等函数 | ||||
USB接口其他参数 | |||||
| 白平衡 | 自动白平衡 | ||||
颜色技术 | Ultra-Fine颜色引擎(USB) | ||||
捕获/控制API | 标准UVC（Windows/Linux/Mac(USB)） | ||||
记录机制 | 静态图像或视频(USB) | ||||
软件环境(USB2.0接口接计算机) | |||||
操作系统 | Microsoft Windows XP / Vista / 7 / 8 / 8.1（32 & 64 bit） | ||||
PC基本要求 | CPU：Intel Core2 2.8GHz或更高 | ||||
内存：4GB或更多 | |||||
USB接口：USB2.0高速接口 | |||||
显示器：19"或更大 | |||||
CD-ROM | |||||
相机工作环境 | |||||
工作温度（摄氏度） | -10~50℃ | ||||
贮存温度（摄氏度 | -20~60℃ | ||||
工作湿度 | 30~80％RH | ||||
保存湿度 | 10~60％RH | ||||
电源 | DC 12V/2A 适配器 | ||||
相机尺寸 | |||||
长度×宽度×高度 | 78mm（3.07"）×70mm（2.76"）×92mm（3.62"） | ||||
运输重量 | 0.47kg（1.0lbs） | ||||

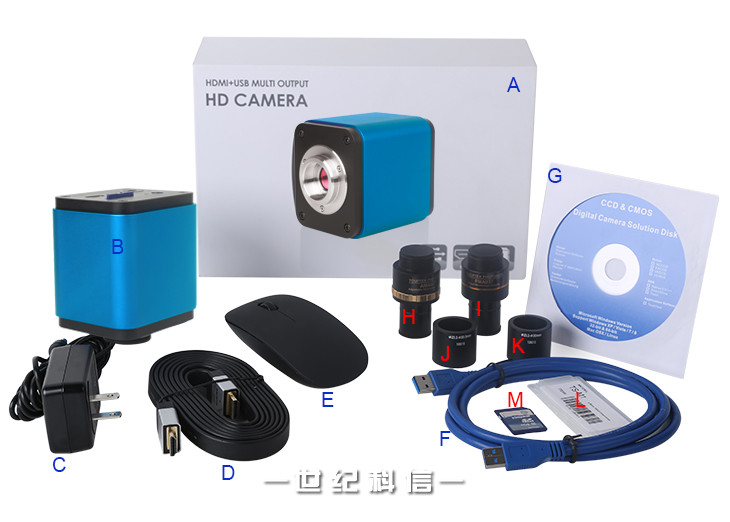

HDMI+USB2.0+SD卡多合一输出CMOS相机装箱清单
HDMI+USB2.0+SD卡多合1输出CMOS相机装箱清单
标准装箱清单 | ||||
|---|---|---|---|---|
A | 相机包装盒规格 : L:22.5cm、W:17.0cm、H:9.0cm（1pcs, 1.65公斤/每盒） | |||
B | HDMI+USB+SD卡多合一相机 | |||
C | 电源适配器：输入：AC 100~240V 50Hz/60Hz；输出: DC 12V 1A 美标：型号：GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 欧标：型号:GS12E12-P1I 12W/12V/1A； TUV(GS)/CB/CE/ROHS EMI标准：EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338 EMS标准：EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准 | |||
D | HDMI线 | |||
E | USB鼠标 | |||
F | 高速USB2.0 A公A公镀金头数据线/2.0m | |||
G | CD（驱动与应用程序, Ø12cm） | |||
可选附件 | ||||
F | 可调焦式目镜筒适配器 | C接口转 Dia.23.2mm目镜筒 | 108001/AMA037 | |
C接口转 Dia.31.75mm目镜筒 | 108008/ATA037 | |||
G | 固定式目镜筒适配器
| C接口转 Dia.23.2mm目镜筒 | 108005/FMA037 | |
C接口转 Dia.31.75mm目镜筒 | 108011/FTA037 | |||
| 注意：对F和G选项, 请先确定你的相机型号(C接口，显微镜相机或望远镜相机), 微视界的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器 | ||||
H | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | |||
I | 108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环 | |||
J | 108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环 | |||
K | 测微尺 | 106011/TS-M1(X=0.01mm/100Div.)； 106012/TS-M2(X,Y=0.01mm/100Div.)； 106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.) | ||

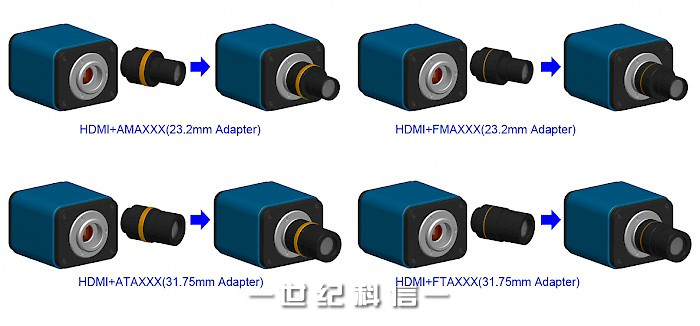

HDMI+USB+SD卡多合一CMOS相机转成显微镜或望远镜电子目镜
HDMI+USB+SD卡多合一CMOS相机转成显微镜或望远镜电子目镜
扩展 | 图例 | |
|---|---|---|
C接口相机
|
| 机器视觉；医学成像；半导体设备；测试仪器；文件扫描仪；2D码扫描仪；Web相机或视频监控；显微成像
|

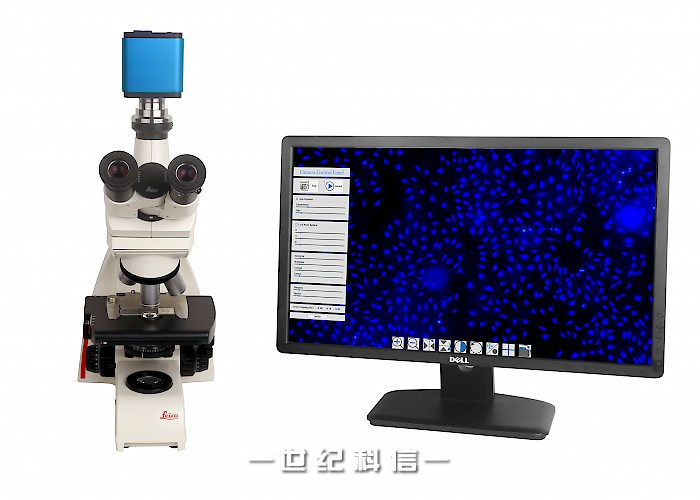

显微镜电子目镜 |
| |
望远镜电子目镜 | ||
