BL-180Z科研级数码生物显微镜
BL-180Z科研级数码生物显微镜

BL-180Z科研级数码生物显微镜

  • 1、采用了最为先进的无限远光学系统,提供了卓越的光学性能;
  • 2、配置了大视野目镜和无限远平场消色差物镜,视场平坦清晰;
  • 3、配置了五孔转换器和五个物镜,满足了多种倍数的观察需求;
  • 4、采用机座一体化设计及低位同轴调节手轮,操作更舒适方便;
  • 5、整机采用防霉处理,有效保护了镜头,延长了仪器使用寿命;
  • 6、采用了柯勒照明方式,内置视场光栏,亮度可调,图像衬度高;
  • 7、三目镜筒可自由地推拉切换为100%通光目视观察与显微摄影;
  • 8、配备500万像素高清工业相机及配套测量软件,便于提供准确分析检验数据。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

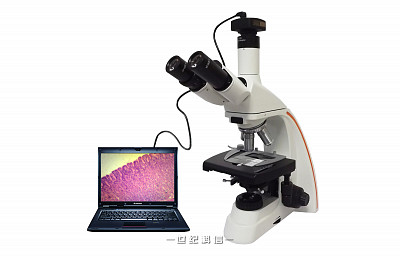

BL-180Z科研级数码生物显微镜是一款多功能科研级生物显微镜,仪器采用无限远光学系统,机座一体化的设计,采用低位调焦手轮,内置式提手设操作方便搬运安全。配置无限远平场消色差物镜和大视野目镜,具有外形美观,成像清晰,视野广阔,操作方便等特点。可广泛应用于医疗卫生机构、实验室、研究所及中高等院校等从事生物学、病理学、细菌学的研究、高等教学、临床实验及常规检验之用。

摄像型显微镜是将传统的光学显微镜与电脑及工业摄像机或数码相机通过光电转换结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。

技术参数

显微镜参数:

序号

名称

技术参数

01

平场目镜

大视野WF10X(Φ22mm)

02

无限远平场物镜

4X/0.10、10X/0.25、40X/0.65(弹簧)、100X/1.25(油、弹簧)

03

总放大倍数

40X-1000X

04

观察头

三目,铰链式30°倾斜,可360°旋转

05

转换器

五孔(内向式滚珠内定位)

06

调焦机构

粗微动同轴调焦,调焦范围:30mm,松紧可调,带锁紧和限位装置,微动格值:2μm

07

载物台

双层机械式,双切片夹,尺寸:180×150mm,移动范围:75×50mm,游标格值:0.1mm

08

光瞳距离

55-75mm

09

滤色片

蓝、绿、黄、磨砂

10

聚光镜

阿贝聚光镜N.A.1.25,带可变光栏,可上下升降

11

照明

柯拉照明,6V 20W卤素,亮度可调,宽电压AC85-265V输入

12

仪器重量

净重:8.0公;毛重:9.5公斤

13

尺寸

仪器尺寸:18×25×39(cm);包装尺寸:28×33.5×59(cm)

目镜参数:

型号

Type

放大倍率

Magnification

视场直径(mm)

F.O.V

外径(mm)

Tube diameter

WF10X/20

10X

Φ22

Φ30

物镜参数:

放大倍率

Magnification

数值孔径 N.A

分辨率R(μm)

工作距离

WD(mm)

共轭距离

Conjugate(mm)

齐焦距离

Parfocus(mm)

盖玻片厚度

CoverGlass(mm)

4X

0.10

2.80

21.00

45

0.17

10X

0.25

1.10

5.00

45

0.17

20X

0.40

0.70

8.80

45

0.17

40X(S)

0.65

0.42

0.66

45

0.17

100X(S、Oil)

1.25

0.22

0.36

45

0.17

相机参数:

产品型号

传感器型号/尺寸

像素(μm)

G光灵敏度

动态范围

信噪比

FPS/分辨率

合并模式

曝光时间

UCMOS05100KPA

5.1M/MT9P001(C) 1/2.5"(5.7x4.28)

2.2 x 2.2

0.53 V/lux-sec

66.5dB

40.5dB

5@2592x1944

18@1280x960

60@640x480

1x1

2x2

4x4

0.294ms-2000ms

可选购件

显微镜选购件:

序号

名称

技术参数

01

测微目镜

10X

02

平场相衬物镜

PLPH10X/0.25、20X/0.40、40X/0.65、100X/1.25(油)

03

荧光物镜

FL4X/0.13、10X/0.30、20X/0.50、40X/0.75、100X/1.30(油)

04

物镜测微尺

0.01mm

05

相衬装置

相衬聚光镜

06

荧光装置

四组激发波段:B、G、UV、V

07

暗场装置

暗场聚光镜

08

偏光装置

起偏器、检偏器

摄像系统换购:

序号

名称

参数及功能

01

USB2.0 CMOS

数字摄像头

300万、800万、900万、1000万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

USB3.0 CMOS

数字摄像头

300万、500万、850万、1000万、1400万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

CCD数字摄像头

140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

04

单反数码相机

佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能)

05

CMOS WIFI 相机

30万、720P、1080P、500万(自带WIFI热点,可同时连接多台电子设备,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

分析软件选购:

序号

名称

参数及功能

01

生物软件UV-P

可单张、定时、连续采集;可任意位置和长度显示标尺;可对视场内生物细胞、病菌、腺体等进行各种形态分析,可以连接多媒体、定倍打印、EMAIL等多种方式输出。

02

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

03

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。

04

一滴血软件

可采集血液图像,可检测68种血象107种疾病,通过对血相的各种形态(红细胞的粘稠度、血粘、血脂、胆固醇结晶、血栓块、肠胃等以及其它多种疾病),和标准图像进行比对了解自身健康状况信息。提供丰富的病例档案添加与查询功能。可对图象进行测量、标注、存贮、回放、检索、打印等。

装箱清单

序号

名称

主要技术参数

单位

数量

01

显微镜主机



1

02

无限远平场消色差物镜

4X、10X、20X、40X 、100X

各1

03

平场目镜

10X

1

04

滤色片

黄、绿、蓝、磨砂

各1

05

备用卤钨灯

6V 20W

1

06

保险丝



1

07

内六角



1

08

物镜用浸油



1

09

防尘罩



1

10

电源线



1

11

显微镜相机

500万像素

1

12

USB连接线

USB2.0

1

13

相机软件光盘



1

14

产品说明书



1

15

产品合格证



1

16

产品保修卡



1
