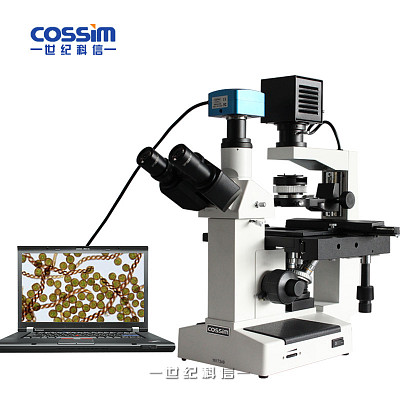

BLD-210Z三目倒置数码生物显微镜
BLD-210Z三目倒置数码生物显微镜

BLD-210Z三目倒置数码生物显微镜

  • 1、配置可拆卸式机械工作台,满足不同高度培养皿观察需求;
  • 2、配置大视野平场目镜与长距平场物镜,镜下视场平坦清晰;
  • 3、配置三种不同规格培养皿托板,适用不同培养皿观察需求;
  • 4、配置长距相衬聚光镜、相衬物镜,可进行明场、相衬观察;
  • 5、三目镜筒可自由地切换为100%通光的目视观察与显微摄影;
  • 6、配备500万像素高清工业相机及配套测量软件,便于提供准确分析检验数据。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

BLD-210Z三目倒置生物显微镜配置长工作距离平场消色差物镜与大视野目镜与旋转摆入摆出式相衬聚光镜,可拆卸式机械移动载物装置可以满足不同高度培养皿观察的需要。特别适用于对细胞组织、透明液态组织、流体、沉淀等进行显微观察。可广泛应用于科研单位、高等院校、医疗卫生、农业等部门。

摄像型显微镜是将传统的光学显微镜与电脑及工业摄像机或数码相机通过光电转换结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。

技术参数

显微镜参数:

序号

名称

技术参数

01

目镜

大视野WF10X(Φ20mm)、对中望远镜

02

长距平场物镜

PLL 10X/0.25、25X/0.40、40X/0.65(弹簧)

03

相衬物镜

PLL 10X/0.25PHP、 25X/0.40PHP

04

总放大倍数

100X-400X

05

观察头

三目,铰链式30°倾斜

06

转换器

四孔(内向式滚珠内定位)

07

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm

08

载物台

双层机械式(尺寸:224×208mm,移动范围:112×79mm)

09

培养皿托板

适合放置Φ68mm或77mm×29mm培养器皿

适合放置82mm×57mm培养器皿

适合放置128mm×85mm的96孔培养器皿

10

光瞳距离

55-75mm

11

滤色片

蓝、绿、磨砂

12

聚光镜

拉板式相衬聚光镜,工作距离50mm

13

照明

6V 30W卤素灯,亮度可调

14

仪器重量

净重:9.5公;毛重:11.5公斤

15

尺寸

仪器尺寸:21×48×47(cm);包装尺寸:30×50×50(cm)

目镜参数:

型号

Type

放大倍率

Magnification

视场直径(mm)

F.O.V

外径(mm)

Tube diameter

WF10X/20

10X

Φ20

Φ30

物镜参数:

放大倍率 Magnification

数值孔径 N.A

分辨率 R(μm)

工作距离WD(mm)

共轭距离Conjugate(mm)

齐焦距离Parfocus(mm)

盖玻片厚度CoverGlass(mm)

10X PHP

0.25

1.10

8.80

195

45

1.2

25X PHP

0.40

0.70

4.80

195

45

1.2

10X

0.25

1.10

8.80

195

45

1.2

25X

0.40

0.70

4.80

195

45

1.2

40X(s)

0.60

0.42

3.30

195

45

1.2

相机参数:

产品型号

传感器型号/尺寸

像素(μm)

G光灵敏度

动态范围

信噪比

FPS/分辨率

合并模式

曝光时间

UCMOS05100KPA

5.1M/MT9P001(C) 1/2.5"(5.7x4.28)

2.2 x 2.2

0.53 V/lux-sec

66.5dB

40.5dB

5@2592x1944

18@1280x960

60@640x480

1x1

2x2

4x4

0.294ms-2000ms

可选购件

显微镜选购件:

序号

名称

技术参数

01

目镜

16X(Φ11mm)、20X(Φ11mm)

02

测微目镜

10X

03

相衬物镜

40X/0.65PHP2

04

物镜测微尺

0.01mm

05

转换器

五孔

06

聚光镜

超长工作距离,带滤色片座,工作距离:70mm

摄像系统换购:

序号

名称

参数及功能

01

USB2.0 CMOS

数字摄像头

300万、800万、900万、1000万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

USB3.0 CMOS

数字摄像头

300万、500万、850万、1000万、1400万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

CCD数字摄像头

140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

04

单反数码相机

佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能)

05

CMOS WIFI 相机

30万、720P、1080P、500万(自带WIFI热点,可同时连接多台电子设备,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

分析软件选购:

序号

名称

参数及功能

01

生物软件UV-P

可单张、定时、连续采集;可任意位置和长度显示标尺;可对视场内生物细胞、病菌、腺体等进行各种形态分析,可以连接多媒体、定倍打印、EMAIL等多种方式输出。

02

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

03

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。

04

一滴血软件

可采集血液图像,可检测68种血象107种疾病,通过对血相的各种形态(红细胞的粘稠度、血粘、血脂、胆固醇结晶、血栓块、肠胃等以及其它多种疾病),和标准图像进行比对了解自身健康状况信息。提供丰富的病例档案添加与查询功能。可对图象进行测量、标注、存贮、回放、检索、打印等。

装箱清单

序号

名称

主要技术参数

单位

数量

01

显微镜主机



1

02

长距平场物镜

10X、25X、40X

各1

03

平场目镜

10X

1

04

相衬物镜

10X、25X

各1

05

对中望远镜



1

06

滤色片

蓝、绿、磨砂

各1

07

培养皿托板



3

08

备用卤钨灯

6V 30W

1

09

保险丝



1

10

防尘罩



1

11

电源线



1

12

显微镜相机

500万像素

1

13

USB连接线

USB2.0

1

14

相机软件光盘



1

15

产品说明书



1

16

产品合格证



1

17

产品保修卡



1
