CMY-100Z正置数码金相显微镜
CMY-100Z正置数码金相显微镜

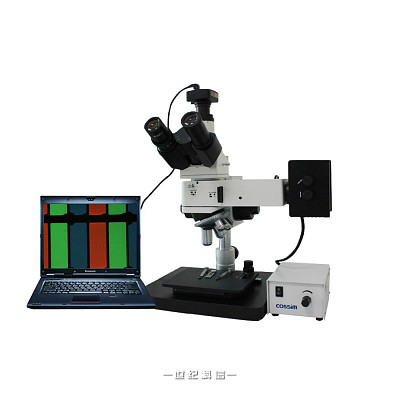

  • CMY-100Z正置数码金相显微镜

CMY-100Z正置数码金相显微镜

  • 立柱高度可调,尤其适合不同高度的大工件金相组织级表面观察;
  • 采用了当今最为先进的无限远光路设计,提供了卓越的光学系统;
  • 无限远长工作距平场物镜和大视野平场目镜,视场宽阔平坦清晰;
  • 配置了内置推拉式检偏器与起偏器,适合观察高反光材料的表面;
  • 整机采用了防霉处理,有效保护了镜头,延长了仪器的使用寿命;
  • 配备500万像素高清工业相机及配套测量软件,便于提供准确分析检验数据。

联系咨询:

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

正置数码金相显微镜CMY-100Z采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,可选配暗场装置和微分干涉装置,轻易实现暗场观察、DIC微分干涉观察等功能。导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件表面的金相组织结构与工件表面质量进行显微观察,主要用于精密零件,集成电路,包装材料等产品检测。

摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究电子元器件、芯片线路板、纺织印刷、农林牧种子形态、固体粉末及液体中微颗粒、薄膜微孔提供精确的分析检验数据。

技术参数

显微镜参数:

序号

名称

技术参数

01

平场目镜

大视野WF10X(Φ22mm)

02

长距平场物镜

无限远PLL5X/0.12、10X/0.25、20X/0.40、50X/0.70、80X/0.80

03

总放大倍数

50X-800X

04

观察头

三目,铰链式30°倾斜

05

转换器

五孔(内向式滚珠内定位)

06

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm

07

载物台

底座外形尺寸:300mm×240mm

机械式载物台外形尺寸:185mm×140mm,移动范围:35mm×30mm

08

偏光装置

检偏镜可360°转动,起偏镜、检偏镜均可移出光路

09

落射照明系统

6V 30W卤素灯,亮度可调,带视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置

10

仪器重量

净重:11.0公斤;毛重:12.5kg

11

仪器尺寸

仪器尺寸:42×35×38(cm);包装尺寸:42×35×52(cm)

目镜参数:

型号

Type

放大倍率

Magnification

视场直径(mm)

F.O.V

外径(mm)

Tube diameter

WF10X/22

10X

Φ22

Φ30

物镜参数:

放大倍率

Magnification

数值孔径 N.A

分辨率R(μm)

工作距离

WD(mm)

共轭距离

Conjugate(mm)

齐焦距离

Parfocus(mm)

盖玻片厚度

CoverGlass(mm)

5X

0.12

2.30

26.1

45

10X

0.25

1.10

8.80

45

20X

0.40

0.70

8.60

45

50X

0.70

0.60

3.68

45

80X

0.80

0.42

1.25

45

相机参数:

产品型号

传感器型号/尺寸

像素(μm)

G光灵敏度

动态范围

信噪比

FPS/分辨率

合并模式

曝光时间

UCMOS05100KPA

5.1M/MT9P001(C) 1/2.5"(5.7x4.28)

2.2 x 2.2

0.53 V/lux-sec

66.5dB

40.5dB

5@2592x1944

18@1280x960

60@640x480

1x1

2x2

4x4

0.294ms-2000ms

可选购件

显微镜选购件:

序号

名称

技术参数

01

测微目镜

10X(Φ22mm)

02

物镜

无限远PLL40X、60X、100X(干式)

03

物镜测微尺

0.01mm

04

暗场装置

无限远明/暗场物镜:5X、10X、20X、40X、50X、60X、80X、100X

05

DIC微分干涉装置

微分干涉相衬插板

摄像系统换购:

序号

名称

参数及功能

01

USB2.0 CMOS

数字摄像头

300万、800万、900万、1000万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

USB3.0 CMOS

数字摄像头

300万、500万、850万、1000万、1400万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

CCD数字摄像头

140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

04

单反数码相机

佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能)

05

CMOS WIFI 相机

30万、720P、1080P、500万(自带WIFI热点,可同时连接多台电子设备,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

分析软件选购:

序号

名称

参数及功能

01

金相分析软件UV-MA

包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

02

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

03

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。

装箱清单

序号

名称

主要技术参数

单位

数量

01

立柱底座



1

02

三目镜筒





03

长距平场物镜

无限远PLL 5X、10X、20X、50X、80X

各1

04

平场目镜

10X

1

05

落射照明器



1

06

移动工作台



1

07

滤色片

蓝、绿、黄、磨砂

各1

08

变压器



1

09

摄像接口



1

10

备用卤钨灯

6V/30W

1

11

防尘罩



1

12

电源线



1

11

显微镜相机

500万像素

1

12

USB连接线

USB2.0

1

13

相机软件光盘



1

14

产品说明书



1

15

产品合格证



1

16

产品保修卡



1
