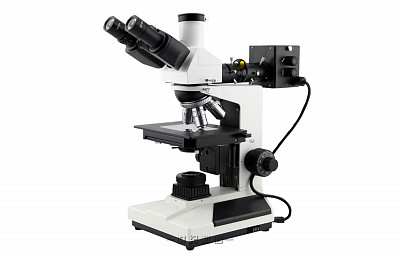

CMY-210三目透反射正置金相显微镜
CMY-210三目透反射正置金相显微镜

CMY-210三目透反射正置金相显微镜

  • 1、配置落射照明装置,可观察透明与不透明标本,拓展了观察范围;
  • 2、配置了大视野平场目镜与长距平场消色差物镜,视场平坦清晰;
  • 3、配置了内置推拉式检偏、起偏器,适合观察高反光材料的表面;
  • 4、三目镜筒可自由推拉切换为100%通光镜下目视观察与显微摄影。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

三目透反射正置金相显微镜CMY-210配置了透射、落射照明装置,既可以观察金属材料的金相组织结构,也可以观察半透明,甚至不透明的生物标本。采用了平场消色差物镜和大视野目镜,具有成像清晰,视野广阔,操作方便等特点。是金属学、矿物学、精密工程学、电子学等研究的理想仪器。

技术参数

显微镜参数:

序号

名称

技术参数

01

平场目镜

大视野WF10X(Φ18mm)

02

长距平场物镜

PLL5X/0.12、10X/0.25、40X/0.60、60X/0.75

03

总放大倍数

50X-600X

04

观察头

三目,铰链式30°倾斜(内置检偏振片,可进行切换)

05

转换器

四孔(内向式滚珠内定位)

06

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm

07

载物台

双层机械移动式(尺寸:160mm×140mm,移动范围:75mm×50mm)

08

落射照明系统

6V 20W卤素灯,亮度可调,带视场光栏、孔径光栏、(红、蓝、绿、磨砂玻璃)滤色片、起偏振片

09

透射照明系统

6V 20W 卤素灯,亮度可调

10

聚光镜

N.A.1.25,带可变光栏,可上下升降

11

仪器重量

净重9.5公斤;毛重11.0公斤

12

仪器尺寸

仪器尺寸:21×45×55(cm);包装尺寸:30×50×60(cm)

目镜参数:

型号

Type

放大倍率

Magnification

视场直径(mm)

F.O.V

外径(mm)

Tube diameter

WF10X/18

10X

Φ18

Φ20.3

物镜参数:

放大倍率

Magnification

数值孔径 N.A

分辨率R(μm)

工作距离

WD(mm)

共轭距离

Conjugate(mm)

齐焦距离

Parfocus(mm)

盖玻片厚度

CoverGlass(mm)

5X

0.10

2.80

17.41

195

45

10X

0.25

1.10

8.80

195

45

40X(S)

0.65

0.42

3.73

195

45

60X(S)

0.75

0.38

1.25

195

45

可选购件

显微镜选购件:

序号

名称

技术参数

01

测微目镜

10X(Φ18mm)

02

目镜

16X(Φ11mm)

03

物镜

PLL50X、100X(干式)

04

物镜测微尺

0.01mm

摄像系统选购:

序号

名称

参数及功能

01

USB2.0 CMOS

数字摄像头

300万、500万、800万、900万、1000万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

USB3.0 CMOS

数字摄像头

300万、500万、850万、1000万、1400万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

CCD数字摄像头

140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

04

单反数码相机

佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能)

05

CMOS WIFI 相机

30万、720P、1080P、500万(自带WIFI热点,可同时连接多台电子设备,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

分析软件选购:

序号

名称

参数及功能

01

金相分析软件UV-MA

包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

02

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

03

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。

装箱清单

序号

名称

主要技术参数

单位

数量

01

显微镜主机



1

02

三目镜筒



1

02

长距平场物镜

PLL 5X、10X、40X、60X

各1

03

平场目镜

10X

1

04

落射照明器



1

05

内六角



1

06

滤色片

蓝、磨砂

各1

07

摄像接口



1

08

备用卤钨灯

6V/20W

1

09

防尘罩



1

10

电源线



1

11

产品说明书



1

12

产品合格证



1

13

产品保修卡



1
