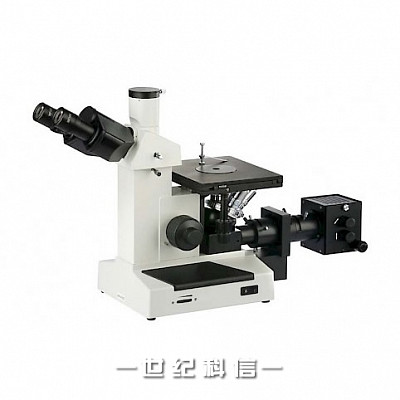

CMY-40三目倒置金相显微镜
CMY-40三目倒置金相显微镜
  • CMY-40三目倒置金相显微镜

CMY-40三目倒置金相显微镜

  • 配置了长距离平场物镜与大视野平场目镜,图像平坦清晰;
  • 采用了内置可调视场光阑、,亮度均匀可调。图像衬度好;
  • 带有刻度标尺双层机械载物台及同轴调节手轮,操作灵便;
  • 两路光路输出,一路可用于观察,一路用于连接摄像装置。

联系咨询:

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

三目倒置金相显微镜CMY-40配置优良的长距平场消色差物镜与大视野平场目镜,照明系统采用柯勒照明方式,视场照明均匀。成像清晰,操作灵活,性价比极高。主要用于鉴定和分析金属内部结构组织,或用于观察材料表面的某些特性,如:划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。是金属学、矿物学、精密工程学研究的理想仪器。

技术参数

显微镜参数

序号

名称

技术参数

01

平场目镜

大视野WF10X(Φ18mm)

02

长距平场物镜

PL10X/0.25、20X/0.45、40X/0.60、100X/1.25(油)

03

总放大倍数

100X-1000X

04

观察头

三目,铰链式30°倾斜,可360°旋转

05

转换器

四孔(滚珠内定位)

06

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm

07

载物台

双层机械移动式(尺寸:180mm×150mm,移动范围:15mm×15mm)

08

照明系统

6V 20W卤素灯,亮度可调,带可变光阑

09

滤色片

黄、绿、蓝、磨砂

10

仪器重量

净重8.5公斤;毛重10.0公斤

11

仪器尺寸

仪器尺寸:20×56×35(cm);包装尺寸:29×59×43(cm)



四、目镜参数

型号

Type

放大倍率

Magnification

视场直径(mm)

F.O.V

外径(mm)

Tube diameter

WF10X/18

10X

Φ18

Φ30

五、物镜参数

放大倍率

Magnification

数值孔径 N.A

分辨率R(μm)

工作距离

WD(mm)

共轭距离

Conjugate(mm)

齐焦距离

Parfocus(mm)

盖玻片厚度

CoverGlass(mm)

10X

0.25

1.10

8.80

195

45

20X

0.40

0.70

8.60

195

45

40X(S)

0.60

0.55

3.73

195

45

100X(S、Oil)

1.25

0.30

0.40

195

45

可选购件

显微镜选购件:

序号

名称

技术参数

01

测微目镜

10X(Φ18mm),格值:0.1mm/格

02

目镜

16X(Φ11mm)

03

长距平场物镜

PLL5X/0.12、60X/0.75、80X/0.80

04

物镜测微尺

0.01mm

05

转换器

五孔

06

简易偏光装置

起偏、检偏器组

摄像系统选购:

序号

名称

参数及功能

01

USB2.0 CMOS

数字摄像头

300万、500万、800万、900万、1000万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

USB3.0 CMOS

数字摄像头

300万、500万、850万、1000万、1400万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

CCD数字摄像头

140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

04

单反数码相机

佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能)

05

CMOS WIFI 相机

30万、720P、1080P、500万(自带WIFI热点,可同时连接多台电子设备,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

分析软件选购:

序号

名称

参数及功能

01

金相分析软件UV-MA

包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

02

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

03

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。

装箱清单

序号

名称

主要技术参数

单位

数量

01

显微镜主机



1

02

三目镜筒



1

02

平场消色差物镜

10X、20X、40X、100X(油)

各1

03

平场目镜

10X

1

04

载物台压簧



1

05

载物片

Φ10 / 20(mm)

1

06

滤色片

蓝、绿、黄、磨砂

各1

07

物镜用浸油



1

08

备用卤钨灯

6V/20W

1

09

防尘罩



1

10

电源线



1

11

产品说明书



1

12

产品合格证



1

13

产品保修卡



1
