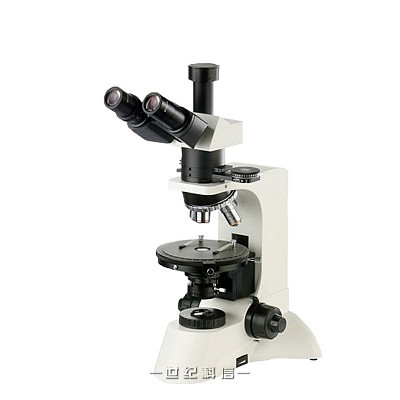

PL-170科研级三目透射偏光显微镜
PL-170科研级三目透射偏光显微镜

PL-170科研级三目透射偏光显微镜

  • 1、系统采用了先进的无限远光学系统设计,提供了卓越的光学性能;
  • 2、配置大视野平场目镜和无应力平场消色差物镜,视场大平坦清晰;
  • 3、配有偏光装置和勃式镜,可进行单偏光、正交偏光、,锥光观察;
  • 4、配置了石膏1λ、云母1/4λ、石英楔子,提供完备的偏光观察;
  • 5、照明系统采用了带可变光栏聚光镜和科勒照明,镜下图像衬度好;
  • 6、二路光路切换输出、一路用于观察、另一路可用于连接摄像装置。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

PL-170科研级三目透射偏光显微镜采用优质的无限远光学系统和透射照明系统,配置有石膏入、云母1/4入试片、石英楔子和移动尺等附件,是一组具有完备功能和良好品质的偏光显微镜。可供广大用户进行透射单偏光观察,正交偏光观察,锥光观察。具有造型美观,视野宽阔,成像清晰,操作方便等特点。偏光显微镜是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器,主要用于对各种透明的晶体、岩石、矿物以及具有双折射的物质进行观察和鉴定,广泛应用于地质、化工、医疗、药品等领域的研究与检验,也可进行液态高分子材料,生物聚合物及液晶材料的晶相观察,是科研机构与高等院校进行研究与教学的理想仪器。

技术参数

一、显微镜参数

序号

名称

技术参数

01

平场目镜

大视野WF10X(Φ22mm)

02

分划目镜

分划目镜10X(视场数Φ22mm),格值:0.10mm/格

03

平场物镜

无限远无应力PL4X/0.10、10X/0.25、20X/0.40、40X/0.65(弹簧)、60X/0.70(弹簧)

04

总放大倍数

40X-600X

05

观察头

铰链式三目观察头,30°倾斜

06

转换器

五孔(内向式滚珠内定位)(物镜中心可调)

07

调焦机构

粗微动同轴调焦,微动格值:2μm,带锁紧和限位装置

08

载物台

旋转式载物台,直径Φ150mm,360°等分刻度,游标格值6′,中心可调,带锁紧装置

09

中间接筒

推入式勃氏镜,中心可调,λ、λ/4与石英锲补偿器

10

检偏器

可拆卸式检偏镜可作360°旋转,有0、90、180、270四个档

11

起偏器

推拉式可做360°旋转,带锁紧装置,并可移出光路

12

聚光镜

阿贝聚光镜N.A.1.25,带可变光栏,可上下升降

13

照明

光源采用6V/30W卤素灯,科勒照明系统 亮度可调、宽电压AC 85-265V输入

14

仪器重量

净重:8.5公斤,毛重:10公斤

15

仪器尺寸

仪器尺寸:25×38×47(cm),包装尺寸:32×40×59(cm)

二、目镜参数

型号

Type

放大倍率

Magnification

视场直径(mm)

F.O.V

外径(mm)

Tube diameter

WF10X/22

10X

Φ22

Φ30

三、物镜参数

放大倍率 Magnification

数值孔径 N.A

分辨率 R(μm)

工作距离WD(mm)

共轭距离Conjugate(mm)

齐焦距离Parfocus(mm)

盖玻片厚度CoverGlass(mm)

4X

0.10

2.75

19.80

45

0.17

10X

0.25

1.10

15.00

45

0.17

20X

0.40

0.70

8.80

45

0.17

40X(s)

0.65

0.42

0.66

45

0.17

60X(s)

0.80

0.35

0.45

45

0.17

可选购件

一、显微镜选购件

序号

名称

技术参数

01

目镜

WF16X(Φ11mm)

02

物镜

5X、80X、100X

03

移动尺

移动范围:30mm×25mm

04

物镜测微尺

0.01mm

二、摄像系统选购

序号

名称

参数及功能

01

USB2.0 CMOS

数字摄像头

300万、500万、800万、900万、1000万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

USB3.0 CMOS

数字摄像头

300万、500万、850万、1000万、1400万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

CCD数字摄像头

140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

04

单反数码相机

佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能)

05

CMOS WIFI 相机

30万、720P、1080P、500万(自带WIFI热点,可同时连接多台电子设备,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

三、分析软件选购

序号

名称

参数及功能

01

矿相分析软件UV-K

通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

02

基本测量软件UV

可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

03

炭黑软件UV-T

国内首款专门针对聚烯烃管材、管件和混配料中颜料或炭黑分散性试验开发的完全符合国家标准-GB/T 18251-2000的显微图像分析评级系统。该套显微分析系统不仅成像清楚、操作简便、更能自动对炭黑分散性进行评级并给出相应的评级报表,以供打印输出。

04

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。

装箱清单

序号

名称

主要技术参数

数量

单位

01

显微镜主机



1

02

三目镜筒



1

03

中间接筒



1

04

平场目镜

10X(Φ22mm)

1

05

分划目镜

10X,格值:0.10mm/格

1

06

无应力消色差物镜

4X、10X、20X、40X、60X

各1

07

偏光装置

起偏器、检偏器(已装在仪器上)

1

08

补偿器

石膏试片入、云母1/4入试片、石英楔子

各1

09

卤钨灯

6V30W

1

10

工作台圆板



1

11

调节手柄



1

12

防尘罩



1

13

电源线



1

14

随机附件

装箱单,说明书,合格证,保修卡

各1
