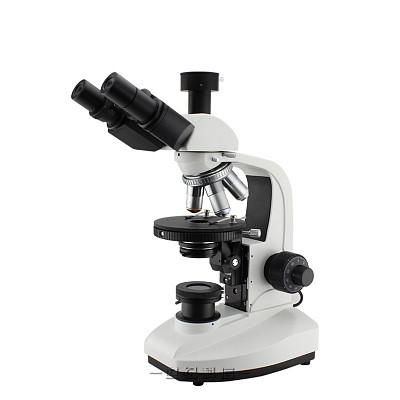

产品介绍
技术参数
一、显微镜参数
序号 | 名称 | 技术参数 |
01 | 宽视野平场目镜 | 大视野WF10X(Φ18mm) |
02 | 消色差物镜 | 4X/0.10、10X/0.25、40X/0.65（弹簧）、100X/1.25（油、弹簧） |
03 | 总放大倍数 | 40X-1000X |
04 | 观察头 | 三目，铰链式30°倾斜 |
05 | 转换器 | 四孔（内向式滚珠内定位） |
06 | 调焦机构 | 粗微动同轴调焦，微动格值：2μm，带锁紧和限位装置 |
07 | 载物台 | 360°旋转式载物台（直径：Φ120mm）中心可调 |
08 | 检偏器 | 推拉式 |
09 | 起偏器 | 可360˚旋转 |
10 | 光瞳距离 | 55-75mm |
11 | 滤色片 | 蓝、磨砂 |
12 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降 |
13 | 照明 | 6V 20W卤素灯，亮度可调 |
14 | 仪器重量 | 净重：5.5公斤，毛重：7.0公斤 |
15 | 仪器尺寸 | 仪器尺寸：19×30×39(cm)，包装尺寸：23×32×47(cm) |
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/22 | 10X | Φ18 | Φ23.2 |
三、物镜参数
放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
4X | 0.10 | 2.75 | 37.50 | 195 | 45 | 0.17 |
10X | 0.25 | 1.10 | 6.50 | 195 | 45 | 0.17 |
40X(s) | 0.65 | 0.42 | 0.63 | 195 | 45 | 0.17 |
100X(s)(oil) | 1.25 | 0.22 | 0.20 | 195 | 45 | 0.17 |
可选购件
一、显微镜选购件
序号 | 名称 | 技术参数 |
01 | 目镜 | WF16X(Φ11mm) |
02 | 测微目镜 | 10X |
03 | 观察头 | 单目观察头，三目观察头，可360˚旋转，倾斜30º |
04 | 平场消色差物镜 | 4X/0.10、10X/0.25、20X/0.40、40X/0.65、100X/1.25（油） |
05 | 物镜测微尺 | 0.01mm |
二、摄像系统选购
序号 | 名称 | 参数及功能 |
01 | USB2.0 CMOS 数字摄像头 | 300万、500万、800万、900万、1000万、1400万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
02 | USB3.0 CMOS 数字摄像头 | 300万、500万、850万、1000万、1400万、1800万（高传输速率，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
03 | CCD数字摄像头 | 140万、200万、500万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
04 | 单反数码相机 | 佳能、尼康、莱卡等千万级以上像素单反相机（具有拍照、录像等功能） |
05 | CMOS WIFI 相机 | 30万、720P、1080P、500万（自带WIFI热点，可同时连接多台电子设备，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
装箱清单
序号 | 名称 | 主要技术参数 | 数量 | 单位 |
01 | 显微镜主机 |
| 1 | 台 |
02 | 平场目镜 | 10X | 1 | 对 |
03 | 消色差物镜 | 4X、10X、40X 、100X | 各1 | 只 |
04 | 偏光装置 | 起偏器、检偏器（已装在仪器上） | 1 | 套 |
05 | 滤色片 | 蓝、磨砂 | 各1 | 片 |
06 | 卤钨灯 | 6V20W | 1 | 只 |
07 | 保险丝 |
| 1 | 根 |
08 | 物镜用浸油 |
| 1 | 瓶 |
09 | 防尘罩 |
| 1 | 只 |
10 | 电源线 |
| 1 | 根 |
11 | 随机附件 | 装箱单，说明书，合格证，保修卡 | 各1 | 份 |
