FM-1000 原子力显微镜AFM(分体式)
FM-1000 原子力显微镜AFM(分体式)

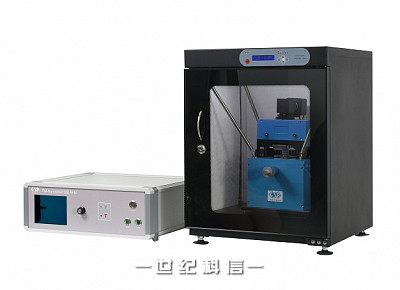

  • FM-1000AFM 原子力显微镜(分体式)
  • FM-1000AFM 原子力显微镜
  • FM-1000AFM操作界面
  • 原子力显微镜广泛的应用

FM-1000 原子力显微镜AFM(分体式)

  •  扫描探头和样品台集成一体,抗干扰能力强;
  •  精密激光及探针定位装置,更换探针及调节光斑简单方便;
  •  采用样品趋近探针方式,使针尖垂直于样品扫描;
  •  马达自动脉冲控制驱动样品垂直接近探针,实现扫描区域精确定位;
  •  高精度样品移动装置,可自由移动感兴趣的样品扫描区域;
  •  带光学定位的CCD观测系统,实时观测与定位探针样品扫描区域;
  •  模块化的电子控制系统设计,便于电路的持续改进与维护;
  •  集成多种扫描工作模式控制电路,配合软件系统使用;
  •  弹簧悬挂式防震方式,简单实用,抗干扰能力强。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

好的软件界面和操作功能

FM-1000AFM操作界面



  1.  多通道图像同步采集显示,实时查看剖面图;
  2. 多种曲线力-间距(F-Z)、频率-RMS(f-RMS)、RMS-间隙(RMS-Z)测量功能;
  3. 可进行扫描区域偏移、剪切功能,任意选择感兴趣的样品区域;
  4. 可任意选择样品起始扫描角度;
  5. 激光光斑检测系统的实时调整功能;
  6. 针尖共振峰自动和手动搜索功能;
  7. 可任意定义扫描图像的色板功能;
  8. 支持样品倾斜线平均、偏置实时校正功能;
  9. 支持扫描器灵敏度校正和电子学控制器自动校正;

FSM-AFM操作软件主要功能特点

  1. 可实时观测样品扫描时的表面形貌像、振幅像和相位像;
  2. 具备接触、轻敲、相位、摩擦力、磁力或静电力工作模式;
  3. 可自由选择图像采样点为256×256或512×512;
  4. 多通道图像同步采集显示,实时查看剖面图;
  5. 多种曲线力-间距(F-Z)、频率-RMS(f-RMS)、RMS-间隙(RMS-Z)测量功能;
  6. 可进行扫描区域偏移、剪切功能,任意选择感兴趣的样品区域;
  7. 可任意选择样品起始扫描角度;
  8. 激光光斑检测系统的实时调整功能;
  9. 针尖共振峰自动和手动搜索功能;
  10. 可任意定义扫描图像的色板功能;
  11. 支持样品倾斜线平均、偏置实时校正功能;
  12. 支持扫描器灵敏度校正和电子学控制器自动校正;
  13. 支持样品图片离线分析与处理功能。

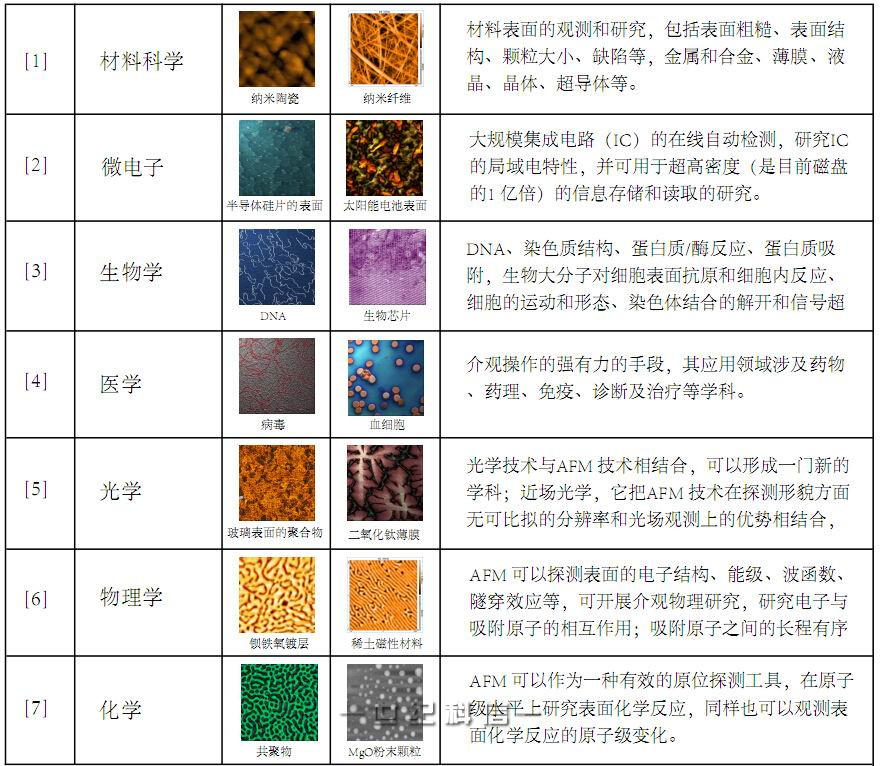

FM-1000AFM原子力显微镜广泛的应用



原子力显微镜广泛的应用

原始链接:http://www.pelttech.com/item_100_897_0.shtml

FM-1000技术规格

名 称参 数
工作模式接触、摩擦力(可选配轻敲、相位、磁力、静电力)
样品尺寸Φ≤90mm;H≤20mm
Zui大扫描范围横向20um,纵向2um
扫描分辨率横向0.2nm,纵向0.05nm
扫描速率0.6Hz~4.34Hz
扫描控制XY采用18-bit D/A,Z采用16-bit D/A
数据采样14-bit A/D、双16-bit A/D多路同步采样
扫描角度任意
样品移动范围0~20mm
马达趋近脉冲宽度10±2ms
光学放大倍数4X
光学分辨率2.5um
图像采样点256×256,512×512
反馈方式DSP数字反馈
反馈采样速率64.0KHz
计算机接口USB2.0
运行环境运行于Windows98/2000/XP/7/8操作系统
