ICMOS系列USB2.0 CMOS相机

  • 1、采用Aptina 或OnSemi CMOS传感器的C接口CMOS相机;
  • 2、尺寸:29×29×29 mm(不包括透镜座与光学镜头);
  • 3、8-Pin Hirose HR25-7TR-8PA GPIO连接器实现触发与选通(可选件);
  • 4、带坚固螺丝的USB2.0接口确保高传输速率;
  • 5、Ultra-Fine颜色引擎确保颜色精准再现;
  • 6、随相机提供高级视频与图像处理应用软件ToupView;
  • 8、提供Windows/Linux/OSX多平台SDK;
  • 9、支持原生C/C++,C#,Directshow,Twain API。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

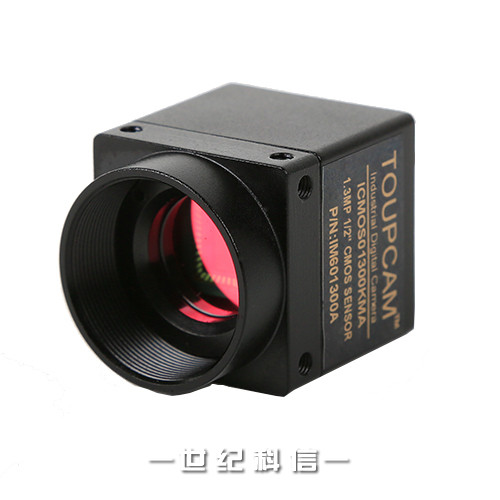

产品介绍

ICMOS是一种工业CMOS相机(Industrial CMOS Camera),采用超高性能CMOS图像传感器,USB2.0作为数据传输接口协议。相机结构紧凑,便于安装,整个相机尺寸为29×29×29毫米(没有考虑镜头安装座的尺寸)。

ICMOS其他特性如,包括增强的光电离的GPIO,32兆字节的帧缓冲区;各种触发模式;超精细视频流颜色处理引擎(视频流彩色处理,查找表,伽玛校正和像素邻域平均)。ICMOS可广泛用于机器视觉、在线检测等工业领域。

技术参数

订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
动态范围
信噪比

FPS/分辨率

合并模式

曝光时间

ICMOS03100KPA
IP603100A

MT9T001(C)

1/2"(6.55×4.92)

3.2×3.2

1.0V/lux-sec
61dB
43dB

12@2048×1536
43@1024×768
83@680×510

1×1
2×2
3×3

0.128ms~2000ms

ICMOS01300KMA
IM601300A

MT9M001(M)

1/2"(6.66×5.32)

5.2×5.2

2.1V/lux-sec
68.2dB
45dB

30@1280×1024

1×1

0.64ms~1035.6ms

硬件其他配置信息

相机尺寸

29mm×29mm×29mm(未考虑外壳连接器)

光谱响应范围

380-650nm(有红外截止滤光片情况下)

白平衡

ROI白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine颜色处理引擎 (来源:www.microdemo.com)

捕获/控制API

原生C/C++,C#,Directshow,Twain,Labview

记录方式

图像和视频

制冷方式*

自然冷却

USB线连接带紧定螺丝的USB连接线
用户IO口IO接口带光耦隔离(触发与闪光灯)

运行模式

连续捕获模式视频
单帧捕获模式硬件触发或软件触发

相机工作环境

工作温度(摄氏度)

-10℃~50℃ (内容来源:www.microdemo.com)

贮存温度(摄氏度)

-20℃~60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X),Linux

计算机配置

CPU:Intel Core 2 2.8GHz 或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17"或以上

CD-ROM

外形尺寸

ICMOS系列C接口USB2.0 CMOS相机壳体由坚硬铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,微视界的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

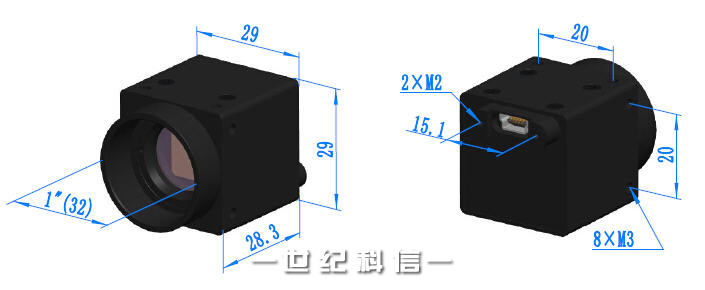

ICMOS系列C接口USB2.0 CMOS工业相机外形尺寸示意图

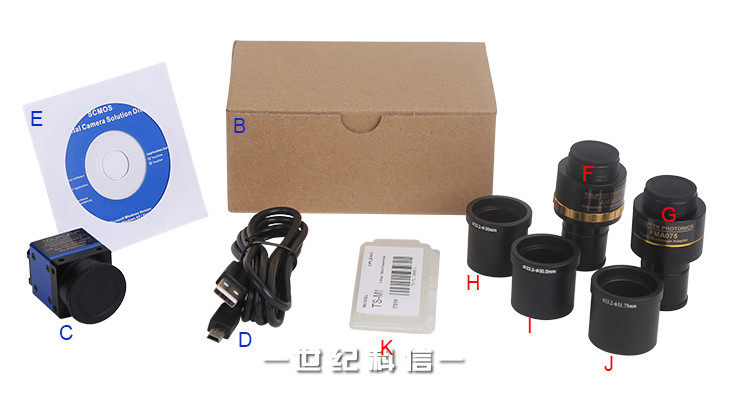

包装清单

ICMOS系列相机包装清单

标准包装清单

A

包装箱规格
L:52cm,W:32cm,H:33cm(50pcs,12~17Kg/纸箱,0.055m³),上图中未给出 (内容来源:微视界)

B

包装盒规格
L:14cm,W:9.7cm,H:6cm(0.17~0.18Kg/每小盒)

C

ICMOS系列相机

D

高速USB2.0 A公到B公Mini镀金头数据线/2.0m

E

CD(驱动与应用程序,Ø8cm)

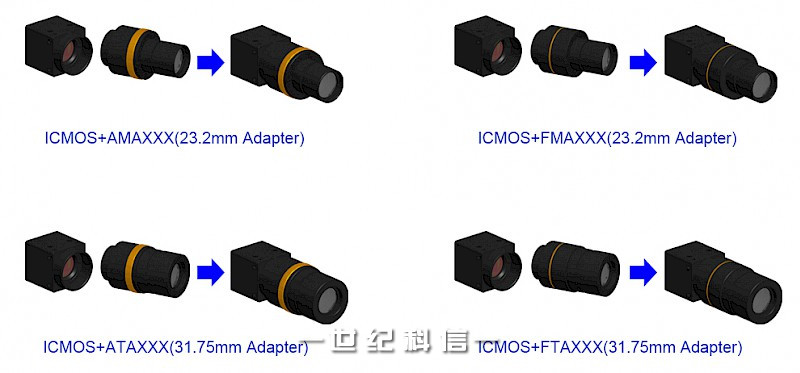

可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意:对F和G选项,请先确定你的相机型号(C接口,显微镜相机或望远镜相机),微视界的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div.,0.10mm/100Div.) (内容来源:www.microdemo.com)

接口适配

扩展

图例

C接口相机

机器视觉;医学成像;半导体设备;测试仪器;文件扫描仪;2D码扫描仪;Web相机或视频监控;显微成像

显微镜电子目镜

望远镜电子目镜

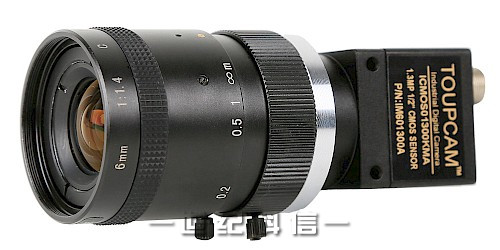

ICMOS连接镜头

ICMOS连接显微镜
