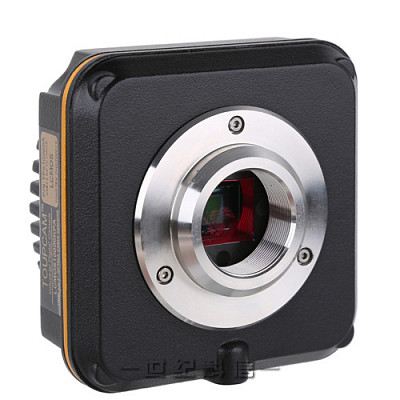

L3CMOS系列C接口USB3.0 CMOS相机

  • 1、采用Aptina CMOS传感器的C接口CMOS相机；
  • 2、分辨率横跨1.2M~14M等多种；
  • 3、板上集成大容量存贮芯片，确保数据同步传输、高帧率以及稳定性；
  • 4、高效散热结构，确保低噪声图像；
  • 5、USB3.0接口确保高传输速率；
  • 6、Ultra-Fine颜色引擎确保颜色精准再现；
  • 7、随相机提供高级视频与图像处理应用软件ToupView；
  • 8、提供Windows/Linux/OSX多平台SDK；
  • 9、支持原生C/C++，C#，Directshow，Twain API。

联系咨询：
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码，关注我

产品介绍

L3CMOS相机是CMOS系列相机中一种豪华型USB3.0CMOS相机(Luxurious USB3.0CMOS)，采用超高性能的CMOS图像传感器作为图像采集设备，相机电路板上带有缓存，从而大大提高了USB3.0传输的稳定性，帧速率也得以有效地提高。可广泛用于品牌显微镜相机如NIKON、LEICA、Olympus以及Zeiss等。

技术参数

订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
动态范围
信噪比

FPS/分辨率

合并模式

曝光时间

L3CMOS14000KPA
LP114000A

14M/MT9F002(C)

1/2.3"(6.451×4.603)

1.4×1.4

0.724v/lux-sec
65.3dB
35.5dB

6.2@4096×3286
20.8@2048×1644
53.3@1024×822

1×1
2×2
4×4

0.4ms~2000ms

L3CMOS10000KPA
TP110000A

10M/MT9J003(C)

1/2.3"(6.44×4.616)

1.67×1.67

0.31v/lux-sec
65.2dB
34dB

7.2@3584×2746
24.5@1792×1372

1×1
2×2
4×4

0.38ms~2000ms

L3CMOS08500KPB
LP108500B

8.5M/Special(C)

1/2.5"(5.557×4.255)

1.67×1.67

0.31v/lux-sec
65.2dB
34dB

8.3@3328×2548
26.2@1664×1272

1×1
2×2
4×4

0.1ms~2000ms

L3CMOS05100KPA
LP105100A

5.1M/MT9P006(C)

1/2.5"(5.7×4.28)

2.2×2.2

1.76v/lux-sec
67.7dB
38.5dB

14.2@2560×1922
38.3@1280×960
101.2@640×480

1×1
2×2
4×4

0.05ms~2000ms

L3CMOS03100KPA
LP103100A

3.1M/AR0330(C)

1/3"(4.505×3.38)

2.2×2.2

1.9v/lux-sec
100dB
39dB

27.3@2048×1534
53.3@1024×770

1×1
2×2

0.1ms~2000ms

L3CMOS01200KPB
LP101200B

1.2M/AR0130(C)
1/3"(4.8×3.6)

3.75×3.75

5.5v/lux-sec
85.3dB
44dB

45@1280×960
55@640×480

1×1
2×2

0.1ms~20000ms

硬件其他配置信息

光谱响应范围

380-650nm（有红外截止滤光片情况下）

白平衡

ROI白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine颜色处理引擎 (来源：www.microdemo.com)

捕获/控制API

原生C/C++，C#，Directshow，Twain，Labview

记录方式

图像和视频

制冷方式*

自然冷却

相机工作环境

工作温度（摄氏度）

-10℃~50℃

贮存温度（摄氏度）

-20℃~60℃

工作湿度

30~80％RH

贮存湿度

10~60％RH

供电电源

相机通过USB接口供电

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit)
OS X (Mac OS X)，Linux

计算机配置

CPU：Intel Core 2 2.8GHz或更高

内存：2GB或更大

USB接口：USB3.0高速接口

显示器：17"或以上

CD-ROM

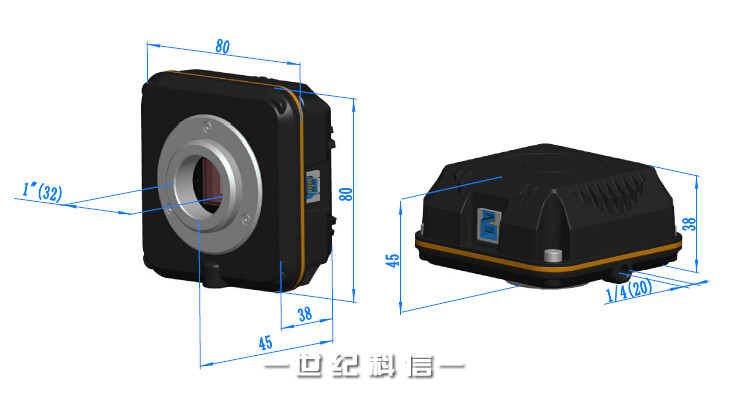

L3CMOS系列USB3.0 CMOS相机外形尺寸示意图

相机壳体由坚硬铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，微视界的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

L3CMOS相机尺寸示意图

L3CMOS系列USB3.0 CMOS相机外形尺寸示意图

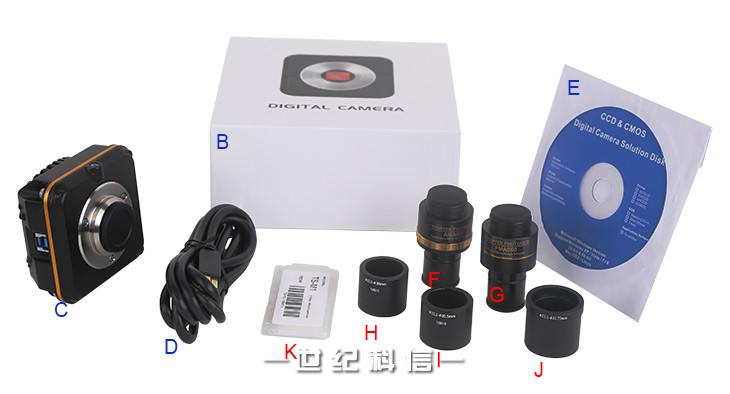

L3CMOS系列相机装箱清单

L3CMOS相机装箱清单

L3CMOS系列相机装箱清单

标准包装清单

A

包装箱规格
L：40cm，W：36cm，H：36cm（16pcs，12~17Kg/纸箱），上图中未给出

B

包装盒规格
L：16.4cm，W:16.4cm，H:7.5cm（0.72~0.80Kg/纸盒）

C

L3CMOS系列C接口USB3.0 CMOS相机

D

高速USB3.0 A公到B公镀金头数据线/2.0m

E

CD（驱动及应用软件，Ø12cm） (内容来源：www.microdemo.com)

可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

G

固定式目镜筒适配器



C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意：对F和G选项，请先确定你的相机型号（C接口，显微镜相机或望远镜相机），微视界的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器

H

108015（Dia.23.2mm to 30.0mm环）/用于直径30mm目镜筒转接环

I

108016（Dia.23.2mm to 30.5mm环）/用于直径30.5mm目镜筒转接环

J

108017（Dia.23.2mm to 31.75mm环）/用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.)；
106012/TS-M2(X,Y=0.01mm/100Div.)；
106013/TS-M7(X=0.01mm/100Div.；0.10mm/100Div.)

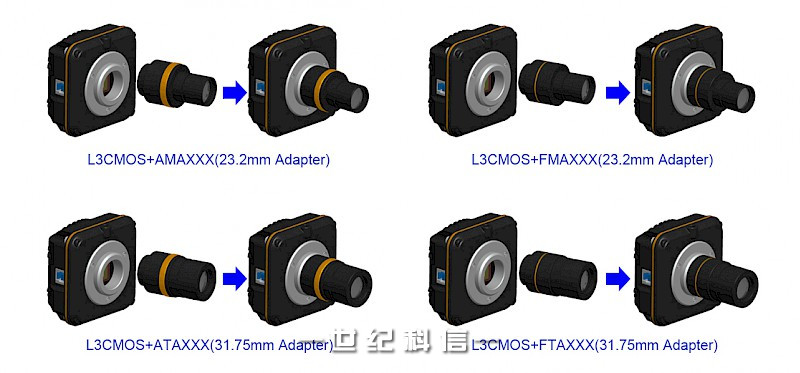

L3CMOS系列C接口USB3.0 CMOS相机转成显微镜或望远镜电子目镜

扩展

图例

C接口相机

机器视觉；医学成像；半导体设备；测试仪器；文件扫描仪；2D码扫描仪；Web相机或视频监控；显微成像

显微镜电子目镜

望远镜电子目镜
