SCCCD半导体制冷USB2.0相机
SCCCD半导体制冷USB2.0相机
  • SCCCD系列C接口半导体制冷USB2.0相机
  • SCCCD外形尺寸
  • SCCCD USB2.0 CCD相机包装清单

SCCCD半导体制冷USB2.0相机

  • 1、采用SONY EXview或Super HAD技术的C接口CCD相机,分辨率有1.4M~5.2M等多种;
  • 2、精巧设计高性能TE制冷热管导热结构;
  • 3、TE制冷系统确保传感器温度比环境低30°C左右;
  • 4、支持长达4分钟长曝光,保证捕获弱荧光图像;
  • 5、USB2.0接口确保高传输速率;
  • 6、Ultra-Fine颜色引擎确保颜色精准再现;
  • 7、随相机提供高级视频与图像处理应用软件ToupView;
  • 8、提供Windows/Linux/OSX多平台SDK;
  • 9、支持原生C/C++,C#,Directshow,Twain,LabviewAPI。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

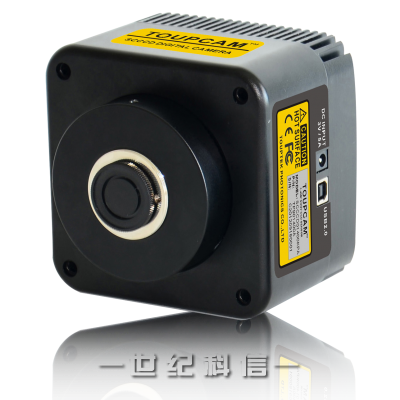

微视界的SCCCD相机采用半导体制冷技术(Semiconductor Cooling Peltier Chip Technique)以确保索尼ExView HAD CCD或HAD CCD传感器(或图像拾取装置)工作温度在环境温度30℃以下。这一技术会大大提高图像的信噪比,降低图像噪声。

SCCCD在全球首次采用集成热管散热器技术将热量传递到相机外壳散热片上,相比采用铜块接触导热技术,效率要高50%以上。其散热片体积大,因此不需风扇,这样可以以确保相机稳定无振动。数据传输通过USB2.0快速传输协议接口实现。 (来源:微视界)

SCCCD系列相机的分辨横跨140万~520万,随机附送ToupView高级图像处理软件。相机可用于弱光或荧光图像的拍摄,具有广泛的应用。

技术参数

订购代码

传感器型号/尺寸

像素(μm)

G光灵敏度
暗电流

FPS/分辨率

合并模式

曝光时间

SCCCD05200KPA
TP905200A

ICX655AQ(C)

2/3"(9.93×8.70)

3.45×3.45

420mv with 1/30s
4mv with 1/30s

4.3@2448×2050
10.5@960×720

1×1

0.22ms~60s

SCCCD01400KPA
TP901400A

ICX285AQ(C)
2/3"(10.2×8.3)

6.45×6.45

1240mv with 1/30s
10mv with 1/30s

15@1360×1024

1×1

0.12ms~240s

SCCCD01400KMA
TM901400A

ICX285AL(M)
2/3"(10.2×8.3)

6.45×6.45

1300mv with 1/30s
11mv with 1/30s

15@1360×1024

1×1

0.12ms~240s

SCCCD01400KPB
TP901400B

ICX205AK(C)
1/2"(7.60×6.20)

4.65×4.65

400mv with 1/30s
16mv with 1/30s

15@1360×1024

1×1

0.12ms~240s

SCCCD01400KMB
TM901400B

ICX205AL(M)
1/2"(7.60×6.20)

4.65×4.65

450mv with 1/30s
16mv with 1/30s

15@1360×1024

1×1

0.12ms~240s

硬件其他配置信息

光谱响应范围

380~650nm(有红外截止滤光片情况下)

白平衡

ROI白平衡/手动Temp-Tint调整

色彩还原技术

Ultra-Fine颜色处理引擎

捕获/控制API

原生C/C++、C#、Directshow、Twain、Labview (参数来源:www.microdemo.com)

记录方式

图像和视频

制冷方式*

单级循环式热电制冷系统,低于环境温度20℃以下

相机工作环境

工作温度(摄氏度)

-10℃~ 50℃

贮存温度(摄氏度)

-20℃~ 60℃

工作湿度

30~80%RH

贮存湿度

10~60%RH

供电电源

相机通过USB接口供电
制冷模块通过外部电源供电,DC3V,5A

软件运行环境

操作系统

Microsoft Windows XP / Vista / 7 /8(32 & 64 bit)
OS X (Mac OS X),Linux

计算机配置

CPU:Intel Core 2 2.8GHz或更高

内存:2GB或更大

USB接口:USB2.0高速接口

显示器:17"或以上

CD-ROM

外形尺寸

相机壳体由坚硬铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,微视界的TE制冷相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

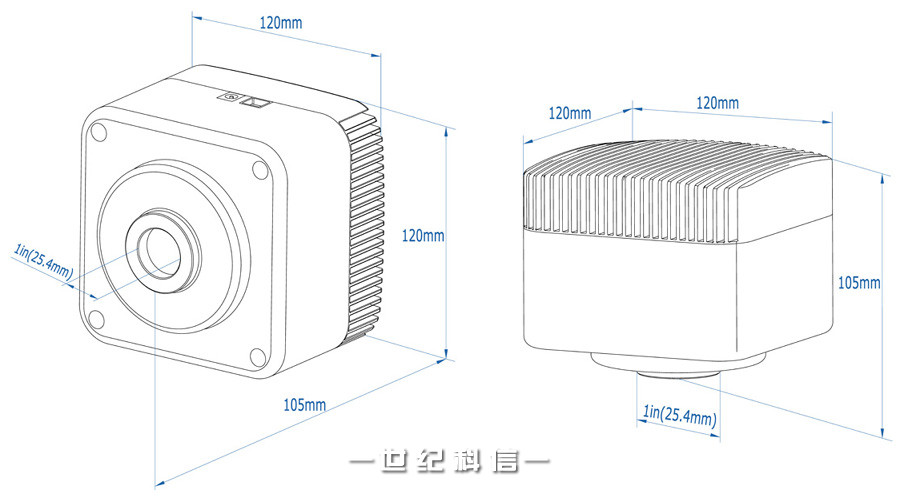

SCCCD系列制冷USB2.0 CCD相机外形尺寸

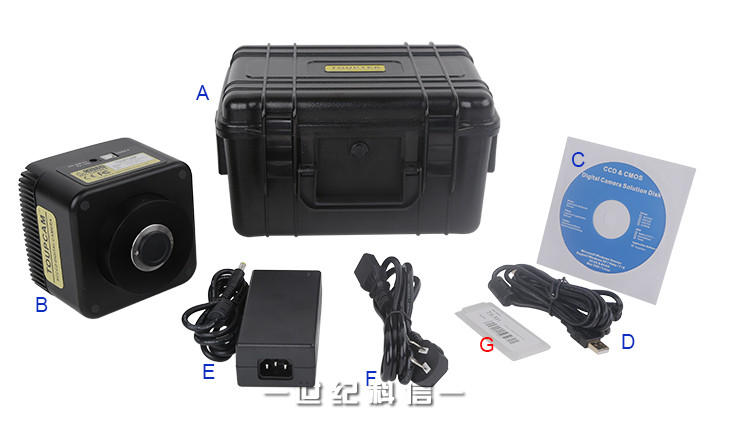

装箱清单

标准包装列表

A

3-A仪器安全盒: L:28cm、W:23.0cm、H:15.5cm(1pcs,3.7Kg/盒);外包装纸箱尺寸:L:28.2cm、W:25.5cm、H:16.7cm

B

SCCCD系列USB2.0 CCD制冷相机(C接口) (来源:www.microdemo.com)

C

CD(驱动与应用程序,Ø12cm)

D

高速USB2.0 A公对B公镀金连接头线/2.0m

E

电源适配器: 输入: AC 100~240V 50Hz/60Hz;输出: DC 5V 4.5A

F

电源线

可选件

G

测微尺: TS-M1(X=0.01mm/100Div.);TS-M2(X,Y=0.01mm/100Div.);TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
