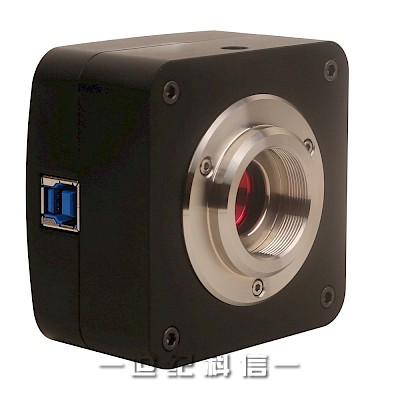

U3CCD系列C接口USB3.0 CCD相机
- 1、采用SONY EXview技术的C接口CCD相机,分辨率有1.4M~6等多种;
- 2、IR-CU红外窗口,滤除红外,又起保护传感器的作用;
- 3、CNC铝合金精密加工外壳;
- 4、FPGA控制支持长达1分钟长曝光,保证捕获弱荧光图像;
- 5、USB3.0接口确保高传输速率;
- 6、Ultra-Fine颜色引擎确保颜色精准再现;
- 7、随相机提供高级视频与图像处理应用软件ToupView;
- 8、提供Windows/Linux/OSX多平台SDK;
- 9、支持原生C/C++,C#/VB.NET,Directshow,Twain API。
产品介绍
U3CCD是一种超高性能的CCD相机,其感光芯片采用索尼ExView HAD CCD芯片。
索尼ExView HAD CCD采用可以将未能转换的近红外光转换成图像信号,使得成像光谱从可见光扩展到近红外光,这一技术大大提高传感器的感光灵敏度。利用"EXVIEWHAD CCD"芯片时,在黑暗的环境下也可得到高亮度的照片。而且之前在硅晶板深层中做的光电变换会漏出到垂直CCD部分的弥散光,也可被传感器接收,所以传感器的噪声也得到大幅降低。数据传输通过USB2.0快速传输协议接口实现。
U3CCD系列相机的分辨横跨140万~600万,随机附送ToupView高级视频与图像处理软件,并提供Windows/Linux/OSX multiple platform SDK;Native C/C++,C#/VB.NET,DirectShow,Twain控制API等。
技术参数
订购代码 | 传感器型号/尺寸 | 像素(μm) | G光灵敏度 | FPS/分辨率 | 合并模式 | 曝光时间 |
---|---|---|---|---|---|---|
U3CCD06000KPA | 6.0M/ICX694AQG(C) 1"(14.6×12.8) | 4.54×4.54 | 880mv with 1/30s | 7.5@2748×2200 | 1×1 | 0.22ms~3600s |
U3CCD06000KMA | 6.0M/ICX694ALG(M) 1"(14.6×12.8) | 4.54×4.54 | 1000mv with 1/30s | 7.5@2748×2200 | 1×1 | 0.22ms~3600s |
U3CCD02800KPA | 2.8M/ICX674AQG(C) 2/3"(10.7×9.2) | 4.54×4.54 | 800mv with 1/30s | 15@1940×1460 | 1×1 | 0.12ms~3600s |
U3CCD02800KMA | 2.8M/ICX674ALG(M) 2/3"(10.7×9.2) | 4.54×4.54 | 950mv with 1/30s | 15@1940×1460 | 1×1 | 0.12ms~3600s |
硬件其他配置信息 | |
---|---|
光谱响应范围 | 380-650nm(有红外截止滤光片情况下) (来自:微视界) |
白平衡 | ROI白平衡/手动Temp-Tint调整 |
色彩还原技术 | Ultra-Fine颜色处理引擎 |
捕获/控制API | 原生C/C++,C#/VB.NET,Directshow,Twain,Labview |
记录方式 | 图像和视频 |
制冷方式* | 自然冷却 |
相机工作环境 | |
工作温度(摄氏度) | -10℃~50℃ |
贮存温度(摄氏度) | -20℃~60℃ |
工作湿度 | 30~80%RH |
贮存湿度 | 10~60%RH |
供电电源 | 相机通过USB接口供电 |
软件运行环境 | |
操作系统 | Microsoft Windows XP / Vista / 7 /8 /10(32 & 64 bit) |
计算机配置 | CPU:Intel Core 2 2.8GHz或更高 |
内存:2GB或更大 | |
USB接口:USB3.0高速接口 | |
显示器:17"或以上 | |
CD-ROM (参数来源:www.microdemo.com) |
外形尺寸

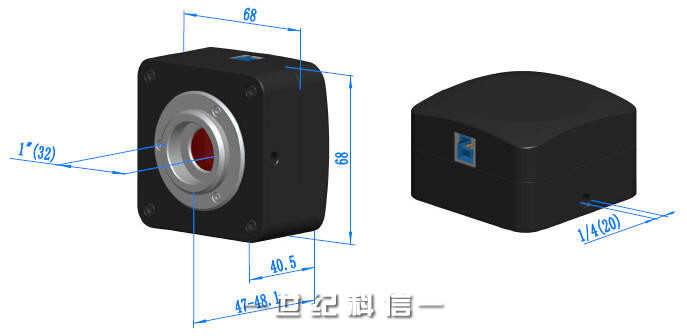

U3CCD系列C接口USB3.0 CCD相机尺寸图
相机壳体由坚硬锌铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,微视界的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。
U3CCD系列C接口USB3.0 CCD相机尺寸示意图

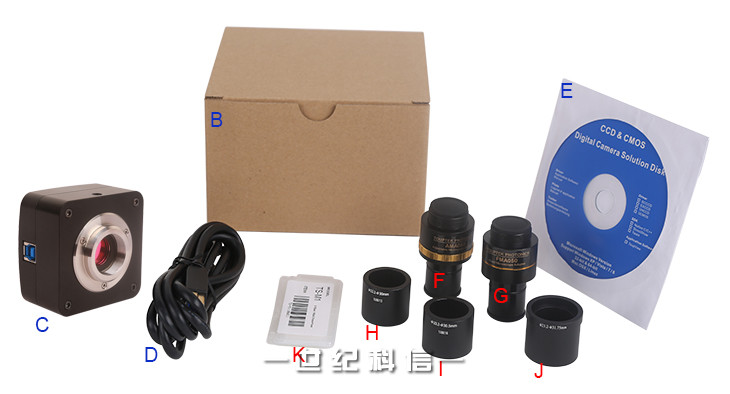

U3CCD系列相机装箱清单
U3CCD系列相机装箱清单
标准包装清单 | ||||
---|---|---|---|---|
A | 包装箱规格 | |||
B | 包装盒规格 | |||
C | U3CCD相机 (来自:微视界) | |||
D | 高速USB2.0 A公到B公镀金头数据线/2.0m | |||
E | CD(驱动和应用软件,Ø12cm) | |||
可选附件 | ||||
F | 可调焦式目镜筒适配器 | C接口转 Dia.23.2mm目镜筒 | 108001/AMA037 | |
C接口转 Dia.31.75mm目镜筒 | 108008/ATA037 | |||
G | 固定式目镜筒适配器
| C接口转 Dia.23.2mm目镜筒 | 108005/FMA037 | |
C接口转 Dia.31.75mm目镜筒 | 108011/FTA037 | |||
注意:对F和G选项,请先确定你的相机型号(C接口,显微镜相机或望远镜相机),微视界的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器 | ||||
H | 108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环 | |||
I | 108016(Dia.23.2mm to 30.5mm环)/用于直径30.5mm目镜筒转接环 | |||
J | 108017(Dia.23.2mm to 31.75mm环)/用于直径31.75目镜筒转接环 | |||
K | 测微尺 | 106011/TS-M1(X=0.01mm/100Div.); 106012/TS-M2(X,Y=0.01mm/100Div.); 106013/TS-M7(X=0.01mm/100Div.;0.10mm/100Div.) |

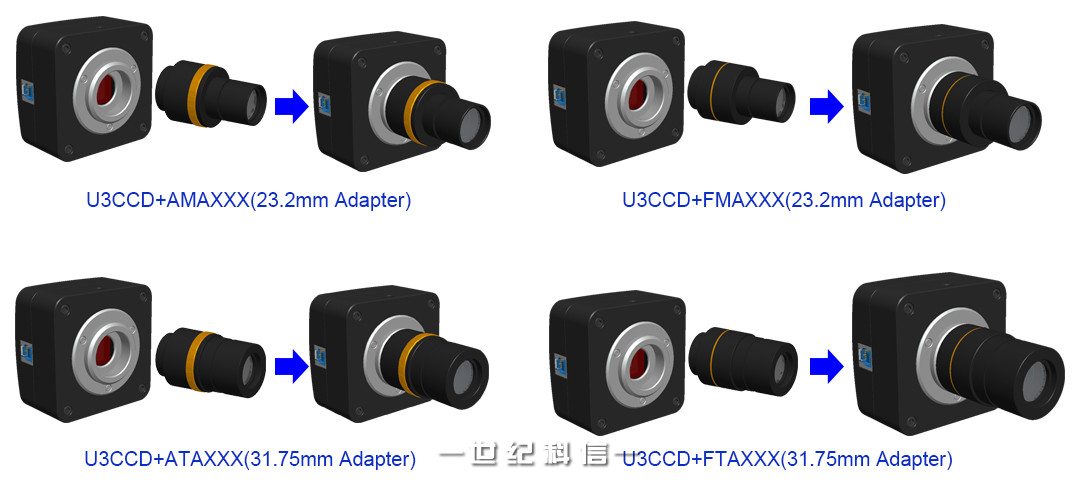

U3CCD系列C接口USB3.0 CCD相机扩展成显微与天文相机
应用 | 图例 | |
---|---|---|
C接口相机 | 机器视觉;医学成像;半导体设备;测试仪器;文件扫描仪;2D码扫描仪; | |
显微相机 | ||
天文相机 |
