产品介绍
一、产品概述

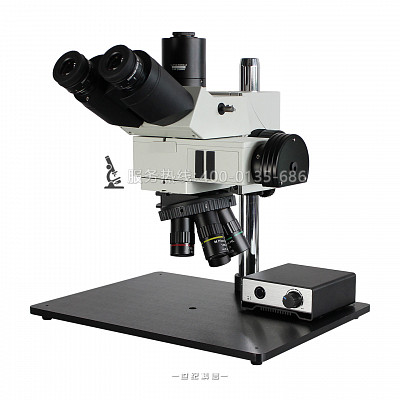

CMY-110DL 三目正置长工作距离金相显微镜搭载无限远校正光学系统，整机采用模块化拓展设计，兼容多类功能配件升级，适配工业精密检测全场景需求。设备配备升降导柱调节机构，可灵活调整物镜与工作台间距，轻松适配不同厚度工件；可选配暗场照明、DIC 微分干涉组件，拓展暗场观测、微分干涉形貌成像等专业观测模式，应用于精密机械零件、集成电路半导体、包装材料等样品的金相组织分析、表面缺陷显微检测。
二、性能特点
1、长工作距离物镜配置，适配大件样品；
2、全复消色差无限远光学系统，成像清晰无畸变；
4、整机采用了防霉处理，有效保护了镜头，延长了仪器的使用寿命。
三、显微镜参数
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10X(Φ23mm) |
02 | 物镜 | APO长距平场全复消200mm 标准光95mm 5X/0.15、10X/0.3、20X/0.3、50X/0.45、100X/0.8（选配） |
03 | 总放大倍数 | 50X-500X（选配100X物镜可达50-1000X） |
04 | 观察头 | 三目，铰链式30°倾斜 |
05 | 转换器 | 五孔（内向式滚珠内定位） |
06 | 调焦机构 | 粗微动同轴调焦，带锁紧和限位装置，微动格值：2μm |
07 | 载物台 | 底座外形尺寸：400mm×300mm 机械式载物台外形尺寸：185mm×140mm，可加二维移动载物台 |
08 | 偏光装置 | 检偏镜可360°转动，起偏镜、检偏镜均可移出光路 |
09 | 落射照明系统 | LED光源亮度可调，带视场光栏、孔径光栏 |
四、目镜参数
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/23 | 10X | Φ23 | Φ30 |
- 物镜参数
F200全复消95MM金相2X物镜.NA0.06,WD34(可见光)
F200全复消95MM金相5X物镜NA0.15,WD44.9(可见光)
F200全复消95MM金相10X物镜NA0.3,WD33.9(可见光)
F200全复消95MM金相20X物镜NA0.3,WD30.9(可见光)
F200全复消95MM金相50X物镜NA0.45,WD20.1(可见光)
F200全复消95MM金相100X物镜NA0.8,WD6(可见光)
