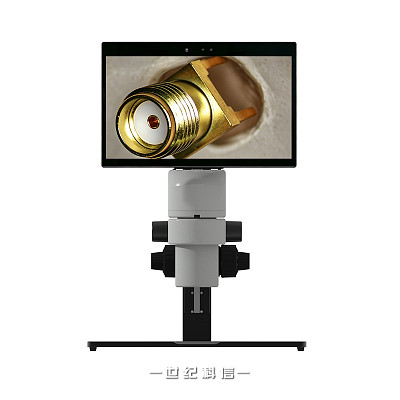

NAE850裸眼3D视频一体机体视显微镜
- 1、裸眼 3D 成像显示：搭载14英寸4K裸眼3D显示器，支持2D/3D视频格式切换输出，无需佩戴3D眼镜即可观察样品三维立体形貌。
- 2、长工作距离连续变倍光学系统：0.8X 5X连续变倍，配置0.5X平场物镜，标准工作距离186mm，充裕操作空间，方便镜下样品操作。
- 3、3D 图像与视频采集回放：支持3D图像、3D视频录制，可本地预览与回放3D图片、视频文件。
- 4、高性能 ISP 图像处理：内置ISP图像处理单元，锐化、降噪效果突出，支持曝光、白平衡、Gamma、对比度、饱和度、暗部增强、去紫边等图像优化。
- 5、配套软件：具备完整图像采集、录像、参数调节功能；提供SDK开发包，支持 Windows/Linux/macOS/Android 多平台二次开发。
- 6、丰富接口 多方式输出：HDMI2.0、USB3.0、LAN 网口，支持 U 盘存储、USB视频输出、网络传输，可外接5G WiFi模块实现无线图像传输。
- 7、模块化可配置架构：成像模组、镜头、显示器、支架、光源可自由组合选配，支持定制化开发。
产品介绍
一、产品概述
NAE850裸眼3D视频一体机整套系统集成4K高清成像模组、连续变倍光学镜体、光源、裸眼3D显示器与显微支架，实现光学成像、实时裸眼3D显示一体化集成设计。产品适用于微电子、工业质检、科研实验室等领域，支撑微小元器件装配、检修与性能测试；同时适配牙科、眼科、内窥医疗，满足医学精细操作，助力科研观测与现代化实操教学。
支持多种模块化采购方式：整套整机；镜头+成像模组+显示器；镜头+成像模组；成像模组定制。
- 产品特点：
1、裸眼 3D 成像显示：搭载14英寸4K裸眼3D显示器，支持2D/3D视频格式切换输出，无需佩戴3D眼镜即可观察样品三维立体形貌。
2、长工作距离连续变倍光学系统：0.8X5X连续变倍，配置0.5X平场物镜，标准工作距离186mm，充裕操作空间，方便镜下样品操作。
3、3D 图像与视频采集回放：支持3D图像、3D视频录制，可本地预览与回放3D图片、视频文件。
4、高性能 ISP 图像处理：内置ISP图像处理单元，锐化、降噪效果突出，支持曝光、白平衡、Gamma、对比度、饱和度、暗部增强、去紫边等图像优化。
5、配套软件：具备完整图像采集、录像、参数调节功能；提供SDK开发包，支持 Windows/Linux/macOS/Android 多平台二次开发。
6、丰富接口 多方式输出：HDMI2.0、USB3.0、LAN 网口，支持 U 盘存储、USB视频输出、网络传输，可外接5GWiFi模块实现无线图像传输。
7、模块化可配置架构：成像模组、镜头、显示器、支架、光源可自由组合选配，支持定制化开发。
三、技术参数
类别 | 项目 | 参数/规格 |
成像模组 | 传感器型号 | IMX678(C)，1/1.8"（7.68×4.32 mm） |
像元尺寸 | 2.0×2.0 μm | |
3D 4K模式 | 双传感器；输出 60@3840×2160；曝光时间 0.019–1000 ms | |
HDMI2.0输出 | 30@3840×2160 | |
图片格式 | JPEG、TIFF | |
视频格式 | MP4（H.264 编码） | |
镜头模块 | 变倍方式 | 0.8X–5X 连续变倍 |
物镜 | 0.5X 平场物镜 | |
标准工作距离 | 186 mm | |
最大视场 | 37×21 mm | |
最小视场 | 6×3.2 mm | |
裸眼3D显示器 | 屏幕尺寸 | 14 英寸（可定制 15.6 英寸） |
2D分辨率 | 3840×2160（4K） | |
3D单目分辨率 | 1920×2160 | |
刷新率 | 60 Hz | |
3D方案 | 液晶柱状透光光栅 | |
人眼追踪方案 | 结构光 | |
最佳观看距离 | 45 cm | |
观看角度 | ±30° | |
柱状透镜透过率 | 93%（typ） | |
串扰率 | ＜2.5% | |
响应时间 | 25 ms（max 30） | |
亮度 | 350 cd/㎡ | |
对比度 | 1500:1 | |
可视角度 | 178°/178° | |
接口类型 | HDMI×1，Type-C 1.4×1，3.5mm 音频输出×1 | |
功率 | 典型功耗 28 W，待机功耗＜5 W | |
电源适配器 | 12V 3A | |
显微支架 | 底板尺寸 | 380×250×10 mm |
中心距 | 177 mm | |
微调精度 | 0.002 mm | |
粗调 | 0.214 mm/圈 | |
孔径 | 76 mm | |
环形光源 | 外径尺寸 | 100 mm |
安装直径 | 65 mm | |
光源配置 | 18 颗高亮 LED + 匀光透镜 | |
照明范围 | 80–130 mm | |
接口与输出 | U盘图片/视频存储；5G-WiFi 适配器模块，无线图像传输 | |
USB Video | 连接电脑 USB3.0，图像传输、处理与捕获 | |
LAN | 以太网口，网络传输图像 | |
鼠标控制软件；Type-A 转 Type-C 控制裸眼3D显示器 | ||
DC12V | 电源输入 | |
配套软件 XCamView | 图像捕获、视频录像；曝光、增益、白平衡、锐化、降噪、Gamma、对比度、饱和度、暗部增强、去紫边；2D/3D切换、冻结、镜像翻转、网格标注；支持多平台 SDK 二次开发 | |
PC最低配置要求 | CPU：Intel i3-12100F 或更高；内存：16GB 或更多；USB2.0 或更高接口；RJ45 以太网接口；19 英寸或更大显示器 | |
环境条件 | 工作温度 | -10～50 ℃ |
贮存温度 | -20～60 ℃ | |
工作湿度 | 30–80% RH | |
保存湿度 | 10–60% RH |
