BJ-XZ便携式数码金相显微镜
BJ-XZ便携式数码金相显微镜

BJ-XZ便携式数码金相显微镜

  • 1、小巧轻便,便于携带,尤其适合作现场鉴定;
  • 2、配带磁性底座,磁力强劲,可任意方向吸附,方便观察;
  • 3、配备500万像素高清工业相机及配套测量软件,便于提供准确分析检验数据。

联系咨询:
(微信同号)
(微信同号)

买实验室仪器请扫二维码

打开微信扫一扫上面的二维码,关注我

产品介绍

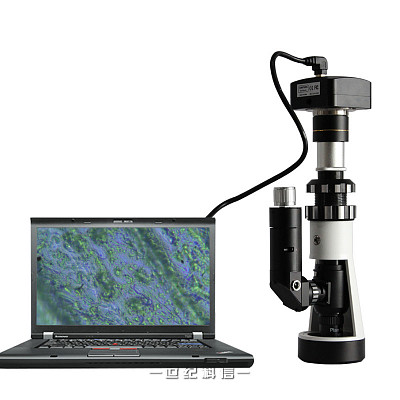

BJ-XZ是新型的便携式数码金相显微镜。它在功能上比原有的便携式金相显微镜增加了物镜转换器和微调机构及CMOS摄像头。仪器机身机构重心稳定,确保显微镜的精度像质清晰,视场明亮均匀,观察合适。仪器的上部目镜筒也可安装数码相机CCD摄像头、数字摄像头进行金相图片的采集。广泛应用于机械的零件材料测定、冶金、轧辊、化工、电工等行业的无损检测,能直接在大工件上进行现场金相检验分析,也用来鉴定和分析各种金属合金的组织结构、实验室铸件质量鉴定等工作。

摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究电子元器件,芯片线路板、纺织印刷,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据。

技术参数

显微镜参数:

序号

名称

技术参数

01

平场目镜

WF10X(Φ6mm)

02

平场消色差物镜

10X/0.25、20X/0.40、40X/0.65

03

总放大倍数

100X-400X

04

调焦范围

25mm

05

机械筒长

160mm

06

电源电压

3.6V

07

磁性底座

磁性移动台:90×70mm;移动范围:纵向10mm,横向10mm

08

仪器重量

净重:0.75kg;毛重:0.9kg

09

仪器尺寸

230×110×70(mm)

相机参数:

产品型号

传感器型号/尺寸

像素(μm)

G光灵敏度

动态范围

信噪比

FPS/分辨率

合并模式

曝光时间

UCMOS05100KPA

5.1M/MT9P001(C) 1/2.5"(5.7x4.28)

2.2 x 2.2

0.53 V/lux-sec

66.5dB

40.5dB

5@2592x1944

18@1280x960

60@640x480

1x1

2x2

4x4

0.294ms-2000ms

可选购件

显微镜选购件:

序号

名称

技术参数

01

平场消色差物镜

4X、60X、80X

02

平场长工作距离金相物镜

10X、20X、40X、60X、100X

摄像系统换购:

序号

名称

参数及功能

01

USB2.0 CMOS

数字摄像头

300万、800万、900万、1000万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

02

USB3.0 CMOS

数字摄像头

300万、500万、850万、1000万、1400万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

03

CCD数字摄像头

140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

04

单反数码相机

佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能)

05

USB2.0 CMOS

电子目镜

35万、130万、200万、300万、500万、800万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

06

USB3.0 CMOS

电子目镜

500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

07

自动对焦电子目镜

500万(自动对焦,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

分析软件选购:

序号

名称

技术参数

01

金相分析软件UV-MA

包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

02

粒度软件UV-G

包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。

装箱清单

序号

名称

主要技术参数

单位

数量

01

显微镜主体



1

02

目镜

10X

1

03

平场消色差物镜

10X、20X、40X

各1

04

充电线



1

05

目镜转换口

0.5X

1

06

显微镜相机

500万像素

1

07

USB连接线

USB2.0

1

08

相机软件光盘



1

09

磁性底座



1

10

手提箱



1

11

保修卡



1

12

合格证



1

13

说明书



1
