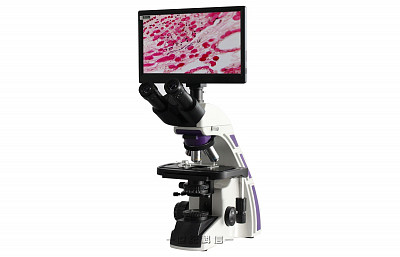

BL-200DM科研级数码生物显微镜
- 1、采用了最为先进的无限远光学系统，提供了卓越的光学性能；
- 2、配置了大视野目镜和无限远平场消色差物镜，视场平坦清晰；
- 3、采用了人性化设计及低位同轴调节手轮，操作灵活舒适方便；
- 4、整机采用防霉处理，有效保护了镜头，延长了仪器使用寿命；
- 5、采用了优质的3WLED照明，稳定和超常使用寿命，图像衬度高；
- 6、三目镜筒可自由地推拉切换为100%通光目视观察与显微摄影；
- 7、一次可夹放二个被观察切片，为镜下的显微对比提供了方便；
- 8、抽屉式灯箱，更换灯珠更方便；
- 9、高清带屏相机拥有11.6寸1080P液晶屏，可USB同步输出，并且可以使用SD卡拍照或录制视频，内置工业相机全部需要的功能。
产品介绍
BL-200DM科研级数码生物显微镜由BL-200T三目生物显微镜和HDP500高清带屏智能工业相机组合而成，相较于连接计算机的显微镜相机，该款产品更直接、更方便。
BL-200T采用无限远光学系统，机座一体化的设计，出色的外观设计，符合人机工程学。配置无限远平场消色差物镜和大视野目镜，具有外形美观,成像清晰，视野广阔，操作方便等特点。可广泛应用于医疗卫生机构、实验室、研究所及中高等院校等从事生物学、病理学、细菌学的研究、高等教学、临床实验及常规检验之用。
HDP500是我司Zui新一代操作平台，图像色彩还原接近原色，提供鼠标操作，厂家出厂配套无线鼠标，保证产品使用灵活方便。产品提供丰富的接口，11.6寸1080P液晶屏显示且可USB同步输出，并且可以使用SD卡拍照或录制视频，内置工业相机全部需要的功能。
技术参数
显微镜参数
序号 | 名称 | 技术参数 |
01 | 目镜 | 高眼点平场目镜PL10X/22mm，视度可调节±5屈光度，镜筒Φ30mm |
02 | 无限远平场消色差物镜 | 4X/0.10、10X/0.25、40X/0.65（弹簧）、100X/1.25（油、弹簧） |
03 | 总放大倍数 | 40X-1000X |
04 | 观察头 | 三目，铰链式30°倾斜，可360°旋转 |
05 | 转换器 | 四孔（内向式滚珠内定位） |
06 | 调焦机构 | 粗微动同轴调焦，松紧可调，带锁紧和限位装置，微动格值：2μm |
07 | 载物台 | 220×148mm低手位双层X轴钢丝传动机械移动平台，行程：76×50mm，精度：0.1mm，阻尼式双切片夹 |
08 | 光瞳距离 | 50-75mm |
09 | 光学系统 | 无限远光学系统 |
10 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降（可带插板式的相衬、暗场、偏光附件接口） |
11 | 照明 | 3WLED灯，亮度连续可调的柯勒照明系统 |
12 | 仪器重量 | 净重：8.5公；毛重：9.5公斤 |
13 | 尺寸 | 仪器尺寸：19×25×39(cm)；包装尺寸：28×33.5×59(cm) |
目镜参数
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/20 | 10X | Φ22 | Φ30 |
物镜参数
放大倍率 Magnification | 数值孔径 N.A | 分辨率R(μm) | 工作距离 WD(mm) | 共轭距离 Conjugate(mm) | 齐焦距离 Parfocus(mm) | 盖玻片厚度 CoverGlass(mm) |
4X | 0.10 | 2.80 | 21.00 | ∞ | 45 | 0.17 |
10X | 0.25 | 1.10 | 5.00 | ∞ | 45 | 0.17 |
20X | 0.40 | 0.70 | 8.80 | ∞ | 45 | 0.17 |
40X(S) | 0.65 | 0.42 | 0.66 | ∞ | 45 | 0.17 |
100X(S、Oil) | 1.25 | 0.22 | 0.36 | ∞ | 45 | 0.17 |
相机特点
1、采用松下传感器，图像色彩还原接近原色；
2、提供SD卡拍照录像存储功能；
3、亮度、白平衡、曝光手动自动可调节；
4、支持10倍数码放大、缩小；
5、Zui大分辨率1920*1080；
6、鼠标操控，方便使用；
7、可以液晶屏和USB2.0同步高清输出。
相机参数
编号 | 名称 | 技术参数 |
1 | 图像传感器 | FULL HD松下传感器，1/2.86寸 |
2 | 有效像素 | 1920×1080 |
3 | 像素尺寸 | 2.75×2.75um |
4 | 液晶屏 | 11.6寸，1080p分辨率，IPS松下液晶屏 |
5 | 帧率 | 60 |
6 | 清晰度 | FULL HD |
7 | 外壳 | Abs+pc塑胶外壳，金属支架 |
8 | 镜头 | CS用于测试，客户提供 |
9 | 白平衡 | 自动、手动 |
10 | 数码放大 | 10X，支持漫游 |
11 | 亮度控制 | 自动、手动 |
12 | 颜色 | R/G/B可调 |
13 | 冻结 | 支持 |
14 | OSD | 全面数字ui设计，鼠标操作 |
15 | 边沿增强 | 支持 |
16 | 拍照录像 | 支持 |
17 | 十字光标 | 支持，多色，粗细可调 |
18 | 横线竖线 | 支持，多色，横竖各四条，位置可移，粗线可调 |
19 | 图像对比 | 支持图像对比功能 |
20 | 宽动态 | 支持 |
21 | 数字降噪 | 支持 |
22 | SD卡接口 | SD2.0，标准大卡，隐藏式设计，Zui大支持32G |
23 | HDMI接口 | 标准HDMI输出(Type A) |
24 | USB接口 | 标准的usb2.0接口(Type A) |
可选购件
显微镜选购件
序号 | 名称 | 技术参数 |
01 | 测微目镜 | 10X |
02 | 平场相衬物镜 | PLPH10X/0.25、20X/0.40、40X/0.65、100X/1.25（油） |
03 | 物镜测微尺 | 0.01mm |
04 | 相衬装置 | 相衬聚光镜 |
05 | 暗场装置 | 暗场聚光镜 |
06 | 偏光装置 | 起偏器、检偏器 |
摄像系统换购
序号 | 名称 | 参数及功能 |
01 | USB2.0 CMOS 数字摄像头 | 300万、500万、800万、900万、1000万、1400万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
02 | USB3.0 CMOS 数字摄像头 | 300万、500万、850万、1000万、1400万、1800万（高传输速率，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
03 | CCD数字摄像头 | 140万、200万、500万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
04 | 单反数码相机 | 佳能、尼康、莱卡等千万级以上像素单反相机（具有拍照、录像等功能） |
05 | CMOS WIFI 相机 | 30万、720P、1080P、500万（自带WIFI热点，可同时连接多台电子设备，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
分析软件选购
序号 | 名称 | 参数及功能 |
01 | 生物软件UV-P | 可单张、定时、连续采集；可任意位置和长度显示标尺；可对视场内生物细胞、病菌、腺体等进行各种形态分析，可以连接多媒体、定倍打印、EMAIL等多种方式输出。 |
02 | 基本测量软件UV | 可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
03 | 粒度软件UV-G | 包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
04 | 一滴血软件 | 可采集血液图像，可检测68种血象107种疾病，通过对血相的各种形态（红细胞的粘稠度、血粘、血脂、胆固醇结晶、血栓块、肠胃等以及其它多种疾病），和标准图像进行比对了解自身健康状况信息。提供丰富的病例档案添加与查询功能。可对图象进行测量、标注、存贮、回放、检索、打印等。 |
装箱清单
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
01 | 显微镜主机 |
| 台 | 1 |
02 | 无限远平场消色差物镜 | 4X、10X、20X、40X 、100X | 只 | 各1 |
03 | 平场目镜 | 10X | 对 | 1 |
04 | 滤色片 | 黄、绿、蓝、磨砂 | 片 | 各1 |
05 | 保险丝 |
| 根 | 1 |
06 | 物镜用浸油 |
| 瓶 | 1 |
07 | 防尘罩 |
| 个 | 1 |
08 | 电源线 |
| 根 | 1 |
09 | 带屏显微镜相机 | HDP500 | 套 | 1 |
10 | 随机附件 | 产品说明书、产品合格证、产品保修卡 | 份 | 各1 |
