产品介绍

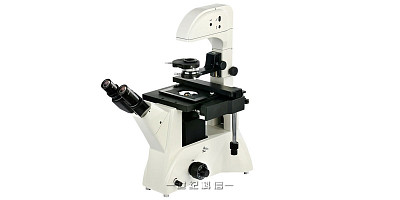

BLD-220科研级三目倒置生物显微镜采用优良的无限远光学系统,配置长工作距离平场物镜与大视野目镜,紧凑稳定的高刚性主体,充分体现了显微操作的防振要求。旋转摆入摆出式聚光系统,可对高培养皿或圆筒状烧瓶进行无沾染培养细胞观察。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。产品适合于对细胞组织,透明液态组织的显微观察,也可对培养皿中的培养组织进行动态显微观察。可应用于科研院所、高等院校、医疗卫生、检验检疫、农牧乳业等部门。
技术参数
显微镜参数:
序号 | 名称 | 技术参数 |
01 | 目镜 | 大视野WF10X(Φ22mm)、对中望远镜 |
02 | 无限远平场物镜 | PLL 10X/0.25、20X/0.40、40X/0.65(弹簧) |
03 | 无限远相衬物镜 | PLL 10X/0.25PHP2、PLL20X/0.40PHP2 |
04 | 总放大倍数 | 100X-400X |
05 | 观察头 | 三目,铰链式45°倾斜,可360°旋转 |
06 | 转换器 | 五孔(内向式滚珠内定位) |
07 | 调焦机构 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm |
08 | 载物台 | 固定载物台尺寸:255mm×225mm,玻璃圆载物台板尺寸:Ф118mm 机械式移动尺寸,移动范围:横向(X)114mm,纵向(Y) 77mm |
09 | 培养皿托板 | 86mm(宽)×129.5mm(长),可适配圆形培养皿Ф87.5mm 34mm(宽)×77.5mm(长),可适配圆形培养皿Ф68.5mm 57mm(宽)×82mm(长) |
10 | 光瞳距离 | 53-75mm |
11 | 滤色片 | 蓝、绿、磨砂 |
12 | 聚光镜 | 特长工作距离聚光镜,工作距离55mm,带相衬装置 |
13 | 照明 | 6V30W卤素灯,亮度与空间位置可调 |
14 | 仪器重量 | 净重:15.2公斤;毛重:17.5公斤 |
15 | 尺寸 | 仪器尺寸:29×53×56(cm);包装尺寸:36×50×65(cm) |
目镜参数:
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/20 | 10X | Φ22 | Φ30 |
物镜参数:
放大倍率 Magnification | 数值孔径 N.A | 分辨率R(μm) | 工作距离 WD(mm) | 共轭距离 Conjugate(mm) | 齐焦距离 Parfocus(mm) | 盖玻片厚度 CoverGlass(mm) |
10X PHP2 | 0.25 | 1.10 | 19.4 | ∞ | 45 | 1.2 |
20XPHP2 | 0.40 | 0.70 | 8.0 | ∞ | 45 | 1.2 |
10X | 0.25 | 1.10 | 19.4 | ∞ | 45 | 1.2 |
20X | 0.40 | 0.70 | 8.0 | ∞ | 45 | 1.2 |
40X(s) | 0.60 | 0.42 | 3.5 | ∞ | 45 | 1.2 |
可选购件
显微镜选购件:
序号 | 名称 | 技术参数 |
01 | 目镜 | 16X(Φ11mm)、20X(Φ11mm) |
02 | 测微目镜 | 10X(Φ22mm),格值0.1mm/格 |
03 | 相衬物镜 | PLL40X/0.65PHP2 |
04 | 物镜测微尺 | 0.01mm |
05 | 聚光镜 | 超长工作距离,带滤色片座,工作距离:70mm |
06 | 相衬装置 | 转盘式相衬装置 |
07 | 光源 | 5W高亮白光LED |
摄像系统选购:
序号 | 名称 | 参数及功能 |
01 | USB2.0 CMOS 数字摄像头 | 300万、500万、800万、900万、1000万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。) |
02 | USB3.0 CMOS 数字摄像头 | 300万、500万、850万、1000万、1400万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。) |
03 | CCD数字摄像头 | 140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。) |
04 | 单反数码相机 | 佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能) |
05 | CMOS WIFI 相机 | 30万、720P、1080P、500万(自带WIFI热点,可同时连接多台电子设备,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。) |
分析软件选购:
序号 | 名称 | 参数及功能 |
01 | 生物软件UV-P | 可单张、定时、连续采集;可任意位置和长度显示标尺;可对视场内生物细胞、病菌、腺体等进行各种形态分析,可以连接多媒体、定倍打印、EMAIL等多种方式输出。 |
02 | 基本测量软件UV | 可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
03 | 粒度软件UV-G | 包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
04 | 一滴血软件 | 可采集血液图像,可检测68种血象107种疾病,通过对血相的各种形态(红细胞的粘稠度、血粘、血脂、胆固醇结晶、血栓块、肠胃等以及其它多种疾病),和标准图像进行比对了解自身健康状况信息。提供丰富的病例档案添加与查询功能。可对图象进行测量、标注、存贮、回放、检索、打印等。 |
装箱清单
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
01 | 显微镜主机 |
| 台 | 1 |
02 | 无限远长距平场消色差物镜 | 10X、20X、40X | 只 | 各1 |
03 | 平场目镜 | 10X | 对 | 1 |
04 | 相衬物镜 | 10X、20X | 只 | 各1 |
05 | 对中望远镜 |
| 只 | 1 |
06 | 滤色片 | 蓝、绿、磨砂 | 片 | 各1 |
07 | 培养皿托板 | 适合放置Φ68mm或77mm×33mm培养器皿 | 块 | 3 |
08 | 备用卤钨灯 | 6V 30W | 只 | 1 |
09 | 保险丝 |
| 根 | 1 |
10 | 防尘罩 |
| 个 | 1 |
11 | 电源线 |
| 根 | 1 |
12 | 产品说明书 |
| 本 | 1 |
13 | 产品合格证 |
| 份 | 1 |
14 | 产品保修卡 |
| 份 | 1 |
