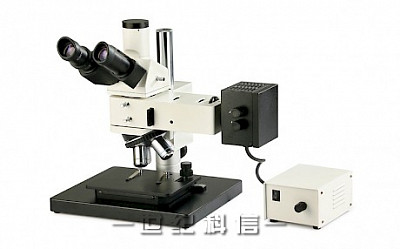

产品介绍
技术参数
显微镜参数
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10X(Φ22mm) |
02 | 长距平场物镜 | 无限远PLL5X/0.12、10X/0.25、20X/0.40、50X/0.70、80X/0.80 |
03 | 总放大倍数 | 50X-800X |
04 | 观察头 | 三目，铰链式30°倾斜 |
05 | 转换器 | 五孔（内向式滚珠内定位） |
06 | 调焦机构 | 粗微动同轴调焦，带锁紧和限位装置，微动格值：2μm |
07 | 载物台 | 底座外形尺寸：300mm×240mm 机械式载物台外形尺寸：185mm×140mm，移动范围：35mm×30mm |
08 | 偏光装置 | 检偏镜可360°转动，起偏镜、检偏镜均可移出光路 |
09 | 落射照明系统 | 6V 30W卤素灯，亮度可调，带视场光栏、孔径光栏、（黄、蓝、绿、磨砂玻璃）滤色片转换装置 |
10 | 仪器重量 | 净重：11.0公斤；毛重：12.5kg |
11 | 仪器尺寸 | 仪器尺寸：42×35×38(cm)；包装尺寸：42×35×52(cm) |
四、目镜参数
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/22 | 10X | Φ22 | Φ30 |
五、物镜参数
放大倍率 Magnification | 数值孔径 N.A | 分辨率R(μm) | 工作距离 WD(mm) | 共轭距离 Conjugate(mm) | 齐焦距离 Parfocus(mm) | 盖玻片厚度 CoverGlass(mm) |
5X | 0.12 | 2.30 | 26.1 | ∞ | 45 | 无 |
10X | 0.25 | 1.10 | 8.80 | ∞ | 45 | 无 |
20X | 0.40 | 0.70 | 8.60 | ∞ | 45 | 无 |
50X | 0.70 | 0.60 | 3.68 | ∞ | 45 | 无 |
80X | 0.80 | 0.42 | 1.25 | ∞ | 45 | 无 |
可选购件
显微镜选购件：
序号 | 名称 | 技术参数 |
01 | 测微目镜 | 10X(Φ22mm) |
02 | 物镜 | 无限远PLL40X、60X、100X（干式） |
03 | 物镜测微尺 | 0.01mm |
04 | 暗场装置 | 无限远明/暗场物镜：5X、10X、20X、40X、50X、60X、80X、100X |
05 | DIC微分干涉装置 | 微分干涉相衬插板 |
摄像系统选购：
序号 | 名称 | 参数及功能 |
01 | USB2.0 CMOS 数字摄像头 | 300万、500万、800万、900万、1000万、1400万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
02 | USB3.0 CMOS 数字摄像头 | 300万、500万、850万、1000万、1400万、1800万（高传输速率，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
03 | CCD数字摄像头 | 140万、200万、500万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
04 | 单反数码相机 | 佳能、尼康、莱卡等千万级以上像素单反相机（具有拍照、录像等功能） |
05 | CMOS WIFI 相机 | 30万、720P、1080P、500万（自带WIFI热点，可同时连接多台电子设备，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
分析软件选购：
序号 | 名称 | 参数及功能 |
01 | 金相分析软件UV-MA | 包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。 |
02 | 基本测量软件UV | 可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
03 | 粒度软件UV-G | 包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
装箱清单
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
01 | 立柱底座 |
| 套 | 1 |
02 | 三目镜筒 |
| 只 |
|
03 | 长距平场物镜 | 无限远PLL 5X、10X、20X、50X、80X | 只 | 各1 |
04 | 平场目镜 | 10X | 对 | 1 |
05 | 落射照明器 |
| 套 | 1 |
06 | 移动工作台 |
| 套 | 1 |
07 | 滤色片 | 蓝、绿、黄、磨砂 | 片 | 各1 |
08 | 变压器 |
| 套 | 1 |
09 | 摄像接口 |
| 只 | 1 |
10 | 备用卤钨灯 | 6V/30W | 只 | 1 |
11 | 防尘罩 |
| 个 | 1 |
12 | 电源线 |
| 根 | 1 |
13 | 产品说明书 |
| 本 | 1 |
14 | 产品合格证 |
| 份 | 1 |
15 | 产品保修卡 |
| 份 | 1 |
