CMY-310DM透反射数码金相显微镜
- 显微镜特点：
- 1、采用了当今最为先进的无限远光路设计，提供了卓越的光学系统；
- 2、无限远长工作距平场物镜和大视野平场目镜，视场宽阔平坦清晰；
- 3、配置了落射与透射两套照明系统，可观察透明试样与不透明试样；
- 4、配置了内置推拉式检偏器与起偏器，适合观察高反光材料的表面；
- 5、整机采用了防霉处理，有效保护了镜头，延长了仪器的使用寿命。
- 相机特点：
- 1、采用松下传感器，图像色彩还原接近原色；
- 2、提供SD卡拍照录像存储功能；
- 3、亮度、白平衡、曝光手动自动可调节；
- 4、支持10倍数码放大、缩小；
- 5、最大分辨率1920×1080；
- 6、鼠标操控，方便使用；
- 7、液晶屏和USB2.0可以同步高清输出。
产品介绍

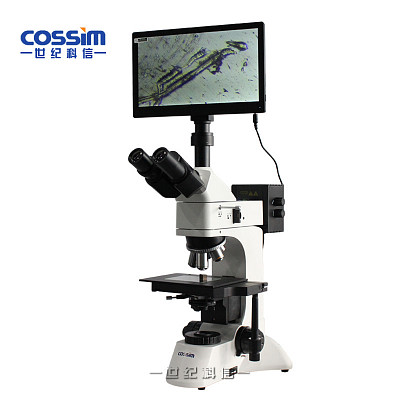

透反射数码金相显微镜CMY-310DM由金相显微镜CMY-310和带屏一体工业相机HDP500组成。CMY-310采用优质的无限远光路系统，配置了落射与透射照明系统、无限远长距平场消色差物镜、内置偏光观察装置，具有图像清晰、衬度好，造型美观，操作方便等特点，能分别对不透明物体或透明物体进行显微观察。HDP500图像色彩还原接近原色，提供鼠标操作，厂家出厂配套无线鼠标，保证产品使用灵活方便；产品提供丰富的接口，11.6寸1080P液晶屏显示且可USB同步输出，并且可以使用SD卡拍照或录制视频，内置工业相机全部需要的功能。CMY-310DM尤其适合观察金相试样，电子芯片等样品，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。
摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还可在电脑显示器上实时显示显微图像，可单张、定时、连续采集显微图像，可对显微图像定倍缩放，叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量，可为研究检验人员研究电子元器件、芯片线路板、纺织印刷、农林牧种子形态、固体粉末及液体中微颗粒、薄膜微孔提供精确的分析检验数据。
技术参数
显微镜参数：
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10X(Φ22mm) |
02 | 长距平场物镜 | 无限远PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80 |
03 | 总放大倍数 | 50X-800X |
04 | 观察头 | 三目，铰链式30°倾斜可360°旋转 |
05 | 转换器 | 五孔（内向式滚珠内定位） |
06 | 调焦机构 | 粗微动同轴调焦，带锁紧和限位装置，微动格值：2μm |
07 | 载物台 | 双层机械移动式（尺寸：210mm×140mm，移动范围：75mm×50mm） |
08 | 光瞳距离 | 53-75mm |
09 | 滤色片 | 蓝、磨砂 |
10 | 落射照明系统 | 6V 30W卤素灯，亮度可调，带视场光栏、孔径光栏、（黄、蓝、绿、磨砂玻璃）滤色片转换装置、推拉式起偏振器 |
11 | 透射照明系统 | 6V 30W 卤素灯，亮度可调 |
12 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降 |
13 | 仪器重量 | 净重10.0公斤；毛重12.0公斤 |
14 | 仪器尺寸 | 仪器尺寸：26×46×55(cm)；包装尺寸：28×35×65(cm) |
目镜参数：
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/22 | 10X | Φ22 | Φ30 |
物镜参数：
放大倍率 Magnification | 数值孔径 N.A | 分辨率R(μm) | 工作距离 WD(mm) | 共轭距离 Conjugate(mm) | 齐焦距离 Parfocus(mm) | 盖玻片厚度 CoverGlass(mm) |
5X | 0.12 | 2.30 | 26.1 | ∞ | 45 | 无 |
10X | 0.25 | 1.10 | 8.80 | ∞ | 45 | 无 |
20X | 0.40 | 0.70 | 8.60 | ∞ | 45 | 无 |
40X | 0.60 | 0.55 | 3.70 | ∞ | 45 | 无 |
80X | 0.80 | 0.42 | 1.25 | ∞ | 45 | 无 |
相机参数：
序号 | 名称 | 技术参数 |
01 | 图像传感器 | 1920×1080，FULL HD松下传感器，1/2.86寸 |
02 | 有效像素 | 1920×1080 |
03 | 像素尺寸 | 2.75×2.75um |
04 | 液晶屏 | 11.6寸，1080p分辨率，IPS松下液晶屏 |
05 | 帧率 | 60 |
06 | 清晰度 | FULL HD |
07 | 外壳 | Abs+pc塑胶外壳，金属支架 |
08 | 镜头 | CS用于测试，客户提供 |
09 | 白平衡 | 自动、手动 |
10 | 数码放大 | 10X，支持漫游 |
11 | 亮度控制 | 自动、手动 |
12 | 颜色 | R/G/B可调 |
13 | 冻结 | 支持 |
14 | OSD | 全面数字ui设计，鼠标操作 |
15 | 边沿增强 | 支持 |
16 | 拍照录像 | 支持 |
17 | 十字光标 | 支持，多色，粗细可调 |
18 | 横线竖线 | 支持，多色，横竖各四条，位置可移，粗线可调 |
19 | 图像对比 | 支持图像对比功能 |
20 | 宽动态 | 支持 |
21 | 数字降噪 | 支持 |
22 | SD卡接口 | SD2.0，标准大卡，隐藏式设计，Zui大支持32G |
23 | HDMI接口 | 标准HDMI输出(Type A) |
24 | 镜头 | C |
25 | USB 接口 | 标准的usb2.0接口(Type A) |
可选购件
显微镜选购件：
序号 | 名称 | 技术参数 |
01 | 测微目镜 | 10X(Φ22mm) |
02 | 物镜 | 无限远PLL60X、100X（干式） |
03 | 物镜测微尺 | 0.01mm |
04 | 暗场装置 | 无限远明/暗场物镜：5X、10X、20X、40X、50X、60X、80X、100X |
摄像系统换购：
序号 | 名称 | 参数及功能 |
01 | USB2.0 CMOS 数字摄像头 | 300万、500万、800万、900万、1000万、1400万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
02 | USB3.0 CMOS 数字摄像头 | 300万、500万、850万、1000万、1400万、1800万（高传输速率，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
03 | CCD数字摄像头 | 140万、200万、500万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
04 | 单反数码相机 | 佳能、尼康、莱卡等千万级以上像素单反相机（具有拍照、录像等功能） |
05 | CMOS WIFI 相机 | 30万、720P、1080P、500万（自带WIFI热点，可同时连接多台电子设备，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
分析软件选购：
序号 | 名称 | 参数及功能 |
01 | 金相分析软件UV-MA | 包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。 |
02 | 基本测量软件UV | 可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
03 | 粒度软件UV-G | 包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
装箱清单
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
01 | 显微镜主机 |
| 台 | 1 |
02 | 长距平场物镜 | 无限远PLL 5X、10X、20X、40X、80X | 只 | 各1 |
03 | 平场目镜 | 10X | 对 | 1 |
04 | 垂直照明装置 |
| 套 | 1 |
05 | 内六角 |
| 套 | 1 |
06 | 滤色片 | 蓝、磨砂 | 片 | 各1 |
07 | 摄像接口 |
| 只 | 1 |
08 | 备用卤钨灯 | 6V/30W | 只 | 1 |
09 | 防尘罩 |
| 个 | 1 |
10 | 电源线 |
| 根 | 1 |
11 | 带屏一体相机 | HDP500 | 套 | 1 |
12 | 产品说明书 |
| 本 | 1 |
13 | 产品合格证 |
| 份 | 1 |
14 | 产品保修卡 |
| 份 | 1 |
