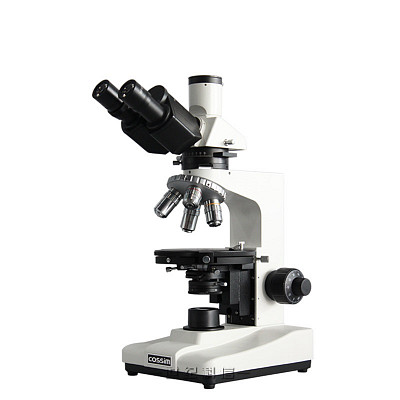

产品介绍
技术参数
一、显微镜参数
序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10X(Φ18mm) |
02 | 分划目镜 | 分划目镜10X（视场数Φ18mm），格值：0.10mm/格 |
03 | 平场物镜 | 无应力平场消色差物镜（盖玻片：0.17mm）PL4X/0.10、PL10X/0.25、PL40X/0.65（弹簧）、PL60X/0.85（弹簧） |
04 | 总放大倍数 | 40X-600X |
05 | 观察头 | 铰链式三目观察头，30°倾斜 |
06 | 转换器 | 四孔（内向式滚珠内定位） |
07 | 调焦机构 | 调焦范围：30mm，粗微动同轴调焦，微动格值：2μm，带锁紧和限位装置 |
08 | 载物台 | 旋转式载物台，直径Φ150mm，360°等分刻度，游标格值6′，中心可调，带锁紧装置 |
09 | 中间接筒 | 内置检偏器，可自由切换正常观察与偏光观察，90°旋转，带刻度，游标格值12' 推入式勃氏镜，中心可调，λ补偿器 、λ/4 补偿器 、石英锲补偿器 |
10 | 透射照明系统 | 可360°旋转，有0、90、180、270四个读数，6V20W卤素灯，亮度可调，阿贝聚光镜N.A.1.25可上下升降 |
11 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降 |
12 | 电压 | 宽电压AC 85-265V输入 |
13 | 仪器重量 | 净重：11.0公斤，毛重：12.5公斤 |
14 | 仪器尺寸 | 仪器尺寸：23×42×32(cm)，包装尺寸：28×65×35(cm) |
二、目镜参数
型号 Type | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
WF10X/22 | 10X | Φ18 | Φ30 |
三、物镜参数
放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
4X | 0.10 | 2.75 | 19.80 | 195 | 45 | 0.17 |
10X | 0.25 | 1.10 | 15.00 | 195 | 45 | 0.17 |
40X(s) | 0.65 | 0.42 | 0.66 | 195 | 45 | 0.17 |
60X(s) | 0.80 | 0.35 | 0.45 | 195 | 45 | 0.17 |
可选购件
一、显微镜选购件
序号 | 名称 | 技术参数 |
01 | 偏光熔点加热台 | 熔点测量范围：室温+10 ºC-320 ºC |
02 | 移动尺 | 移动范围：30mm×25mm |
03 | 物镜测微尺 | 0.01mm |
二、摄像系统选购
序号 | 名称 | 参数及功能 |
01 | USB2.0 CMOS 数字摄像头 | 300万、500万、800万、900万、1000万、1400万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
02 | USB3.0 CMOS 数字摄像头 | 300万、500万、850万、1000万、1400万、1800万（高传输速率，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
03 | CCD数字摄像头 | 140万、200万、500万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
04 | 单反数码相机 | 佳能、尼康、莱卡等千万级以上像素单反相机（具有拍照、录像等功能） |
05 | CMOS WIFI 相机 | 30万、720P、1080P、500万（自带WIFI热点，可同时连接多台电子设备，具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
三、分析软件选购
序号 | 名称 | 参数及功能 |
01 | 矿相分析软件UV-K | 通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
02 | 基本测量软件UV | 可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
03 | 炭黑软件UV-T | 国内首款专门针对聚烯烃管材、管件和混配料中颜料或炭黑分散性试验开发的完全符合国家标准-GB/T 18251-2000的显微图像分析评级系统。该套显微分析系统不仅成像清楚、操作简便、更能自动对炭黑分散性进行评级并给出相应的评级报表，以供打印输出。 |
04 | 粒度软件UV-G | 包含所有基本测量功能，提取并计算不同颜色图像所占面积比例，可对视场内颗粒自动测量分析，并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图，也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
装箱清单
序号 | 名称 | 主要技术参数 | 数量 | 单位 |
01 | 显微镜主机 |
| 1 | 台 |
02 | 三目镜筒 |
| 1 | 只 |
03 | 中间接筒 |
| 1 | 套 |
04 | 平场目镜 | 10X(Φ18mm) | 1 | 对 |
05 | 分划目镜 | 10X，格值：0.10mm/格 | 1 | 只 |
06 | 无应力消色差物镜 | 4X、10X、40X、60X | 各1 | 只 |
07 | 偏光装置 | 起偏器、检偏器（已装在仪器上） | 1 | 套 |
08 | 补偿器 | 石膏试片入、云母1/4入试片、石英楔子 | 各1 | 片 |
09 | 卤钨灯 | 6V30W | 1 | 只 |
10 | 工作台圆板 |
| 1 | 块 |
11 | 调节手柄 |
| 1 | 只 |
12 | 防尘罩 |
| 1 | 只 |
13 | 电源线 |
| 1 | 根 |
14 | 随机附件 | 装箱单，说明书，合格证，保修卡 | 各1 | 份 |
